Конвейер блок — HITACHI HR320

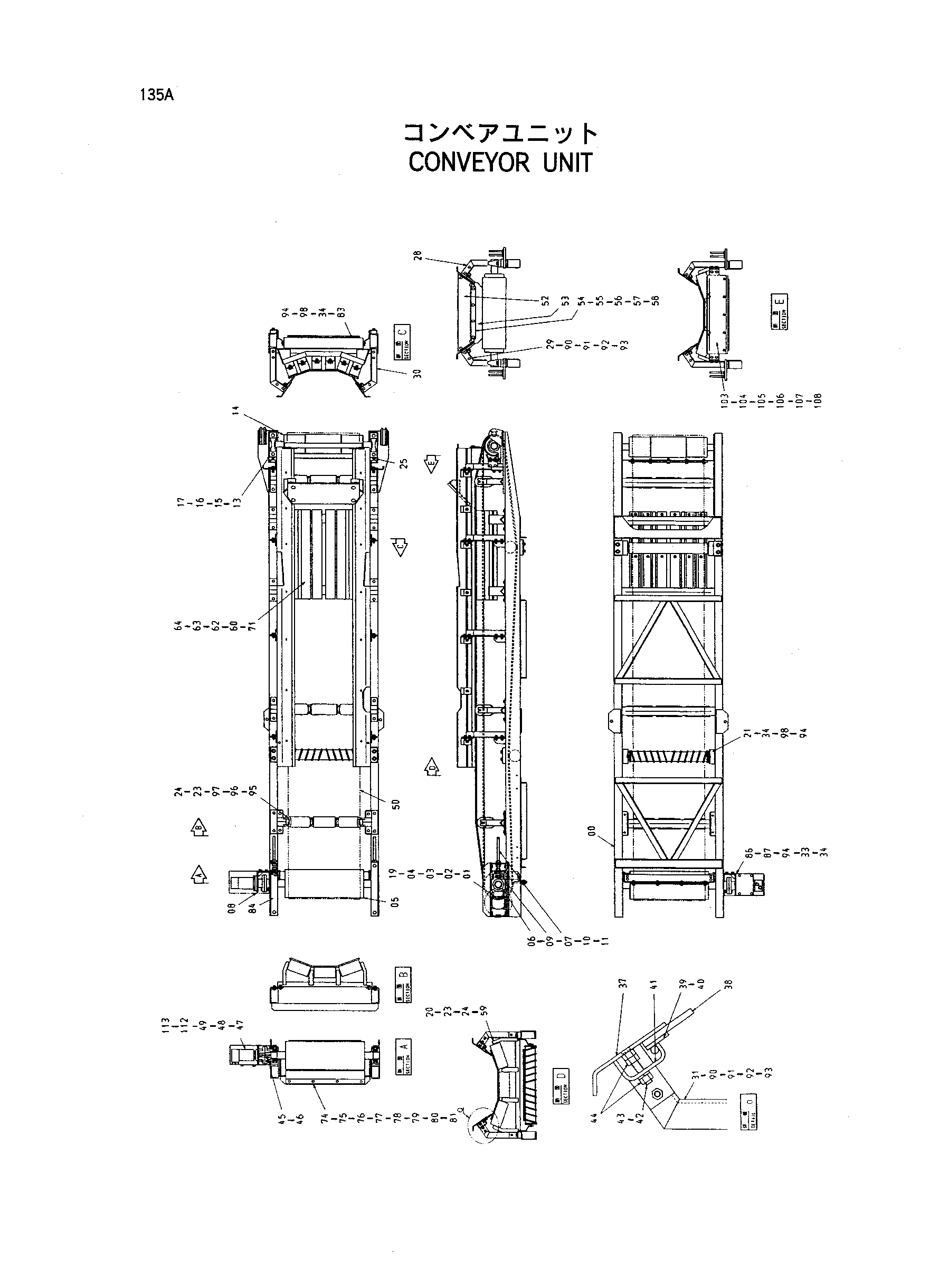

Заводская схема «Конвейер блок» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6015179	Рама	1
01	7030366	Рама	2
02	J901645	Болт	8
03	A590916	Пружинная шайба	8
04	J950016	Гайка	8
05	7030367	Шкив	1
06	4355517	Подшипник блок	2
07	4337482	Болт регулировочный	2
08	8059318	Базовый гидромотор	1
09	4354201	Втулка	2
10	A590920	Пружинная шайба	2
11	J951020	Гайка	8
11	4359107	Гайка	8
13	4074037	Подшипник. блок	2
14	7030368	Шкив	1
14	7030142	Шкив	1
15	A590116	Плоская шайба	4
16	A590916	Пружинная шайба	4
17	J901650	Болт	4
18	94-2335	Кеей	2
20	4355519	Ролик	3
21	4355520	Ролик	2
22	A590712	Шайба уклон	14
23	A590912	Пружинная шайба	22
24	A590112	Плоская шайба	22
25	J901235	Болт	12
26	J901220	Болт	10
27	J950012	Гайка	14
28	8059639	Кронштейн	1
29	8060534	Кронштейн	1
30	8060535	Кронштейн	3
31	8060536	Кронштейн	3
32	4342909	Пластина	2
33	A590110	Плоская шайба	72
34	A590910	Пружинная шайба	36
35	J901035	Болт	36
36	J950010	Гайка	28
37	6015180	Кронштейн	1
38	3071081	Резиновая прокладка	2
39	8060537	Держатель	1
40	8061017	Держатель	1
41	4354202	Держатель	14
42	4343301	Болт	14
43	A590912	Пружинная шайба	14
44	J950012	Гайка	28
45	94-2292	Шпонка	1
46	4354199	Муфта фланец	1
46	4379721	Муфта фланец	1
47	4355522	Гидромотор	1
47	4383503	Гидромотор	1
48	A590912	Пружинная шайба	4
49	M341230	Болт с внутренним шестигранником	4
50	4383115	Ремень	1
52	3073213	Пластина	1
53	4343304	Резиновая прокладка	1
54	4353633	Пластина	1
55	A590912	Пружинная шайба	8
56	J901230	Болт	4
57	J901240	Болт	4
58	J950012	Гайка	8
60	7028493	Рама	1
61	A590712	Шайба уклон	8
62	J901235	Болт	8
63	A590912	Пружинная шайба	8
64	J950012	Гайка	8
66	4353634	Пластина	1
67	J901240	Болт	4
68	A590912	Пружинная шайба	4
69	J950012	Гайка	4
71	4355518	Амортизатор	6
74	4353635	Скрапер	1
75	4356438	Пластина	1
76	J901035	Болт	4
77	A590910	Пружинная шайба	4
78	8063560	Браккетр	1
79	8063561	Браккетл	1
80	8063562	Кронштейн	1
81	J021025	Болт с шайбой	4
84	8062933	Крышка рама	2
86	7030369	Крышка	1
87	4355269	Крышка	1
88	J021020	Болт с шайбой	8
89	8063876	Скрапер	1
90	A590112	Плоская шайба	64
91	A590912	Пружинная шайба	32
92	J901235	Болт	32
93	J950012	Гайка	32
94	J901020	Болт	16
95	4361663	Пластина	2
96	4361673	Ролик	1
97	J901230	Болт	8
98	J217083	Шайба	8
99	9154213	Шкив конвейер	1
103	8066790	Кронштейн	1
104	3076772	Резиновая прокладка	1
105	3076774	Пластина	1
106	J011035	Болт с шайбой	5
107	9747079	Кронштейн	2
108	J021030	Болт с шайбой	8
112	M340620	Болт с внутренним шестигранником	2
113	4383825	Регулировочная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
