Пилотный трубопроводы (2) — HITACHI HR320

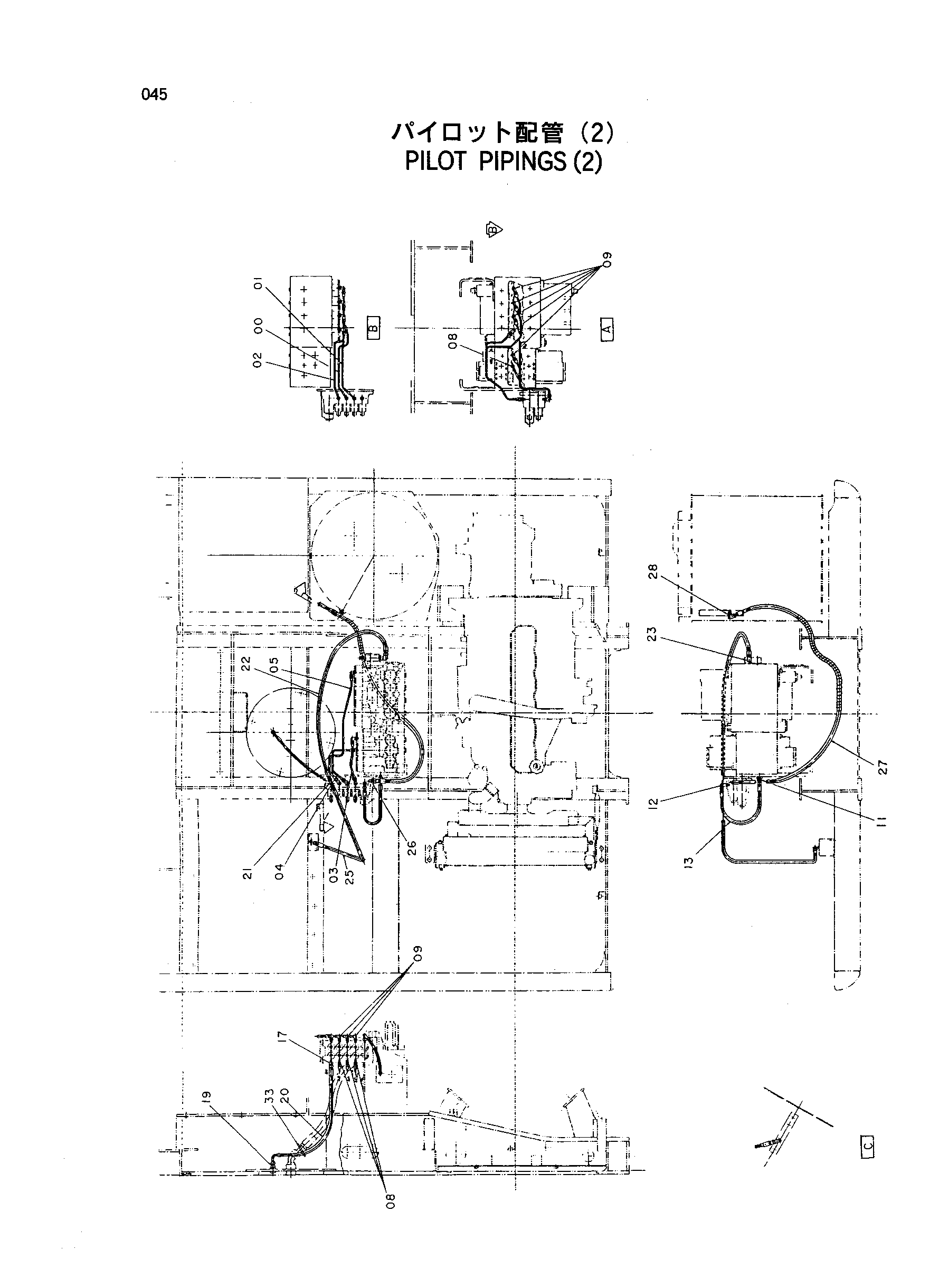

Заводская схема «Пилотный трубопроводы (2)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3067636 | Трубка | 1 |
| 01 | 3067637 | Трубка | 1 |
| 02 | 3067638 | Трубка | 1 |
| 03 | 3067639 | Трубка | 1 |
| 04 | 3067640 | Трубка | 1 |
| 05 | 3067699 | Трубка | 1 |
| 08 | 4255304 | Штуцер трубки | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4293950 | Угловой штуцер | 8 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200467 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4156434 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4282456 | Нейлоновый шланг | 1 |
| 17 | 4200465 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200468 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4313246 | Шланг | 1 |
| 21 | 4203163 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4236741 | Шланг | 1 |
| 23 | 4278789 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4269798 | Шланг | 1 |
| 26 | 4200467 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27A | 4278416 | Нейлоновый шланг | 1 |
| 27B | 4133527 | Защитный кожух | 2 |
| 28 | 4154671 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
