Конвейер (1) — HITACHI HR320

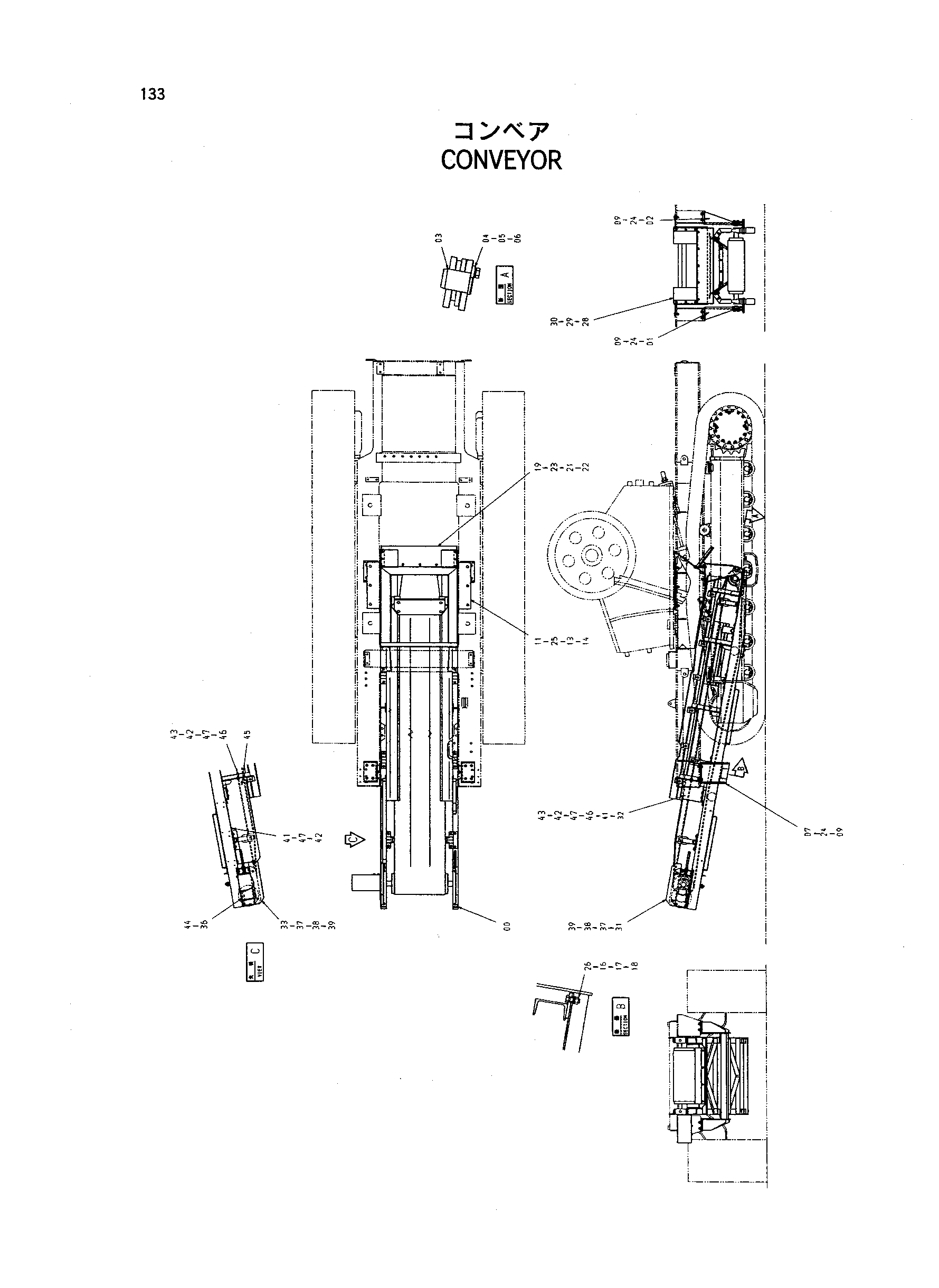

Заводская схема «Конвейер (1)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9142462 | コンベヤ | 1 |
| 01 | 7030498 | Левый кронштейн | 1 |
| 02 | 7030497 | Правый кронштейн | 1 |
| 03 | 4355267 | Палец | 2 |
| 04 | X4245 | Стопорная пластина | 2 |
| 05 | J901020 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 7030499 | Кронштейн | 1 |
| 09 | A590916 | Пружинная шайба | 16 |
| 10 | J950016 | Гайка | 16 |
| 11 | 7029748 | Кхуте | 1 |
| 13 | A590916 | Пружинная шайба | 6 |
| 14 | J950016 | Гайка | 6 |
| 16 | A590116 | Плоская шайба | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | J950016 | Гайка | 2 |
| 19 | 4356437 | Пластина | 1 |
| 21 | A590912 | Пружинная шайба | 5 |
| 22 | J950012 | Гайка | 5 |
| 23 | J901230 | Болт | 5 |
| 24 | J901650 | Болт | 16 |
| 25 | J901645 | Болт | 6 |
| 26 | J901645 | Болт | 2 |
| 28 | 9743143 | Пластина | 2 |
| 29 | A590910 | Пружинная шайба | 6 |
| 30 | J901025 | Болт | 6 |
| 31 | J950016 | Гайка | 16 |
| 32 | 8066791 | Крышка | 1 |
| 33 | 8066792 | Крышка | 1 |
| 36 | 4373637 | Крышка | 1 |
| 37 | J901020 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 39 | A590110 | Плоская шайба | 4 |
| 41 | J901225 | Болт | 4 |
| 42 | A590912 | Пружинная шайба | 7 |
| 43 | J950012 | Гайка | 3 |
| 44 | J011020 | Болт с шайбой | 2 |
| 45 | 8066229 | Крышка | 1 |
| 46 | J901230 | Болт | 3 |
| 47 | A590112 | Плоская шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
