Топливные трубопроводы — HITACHI HR320

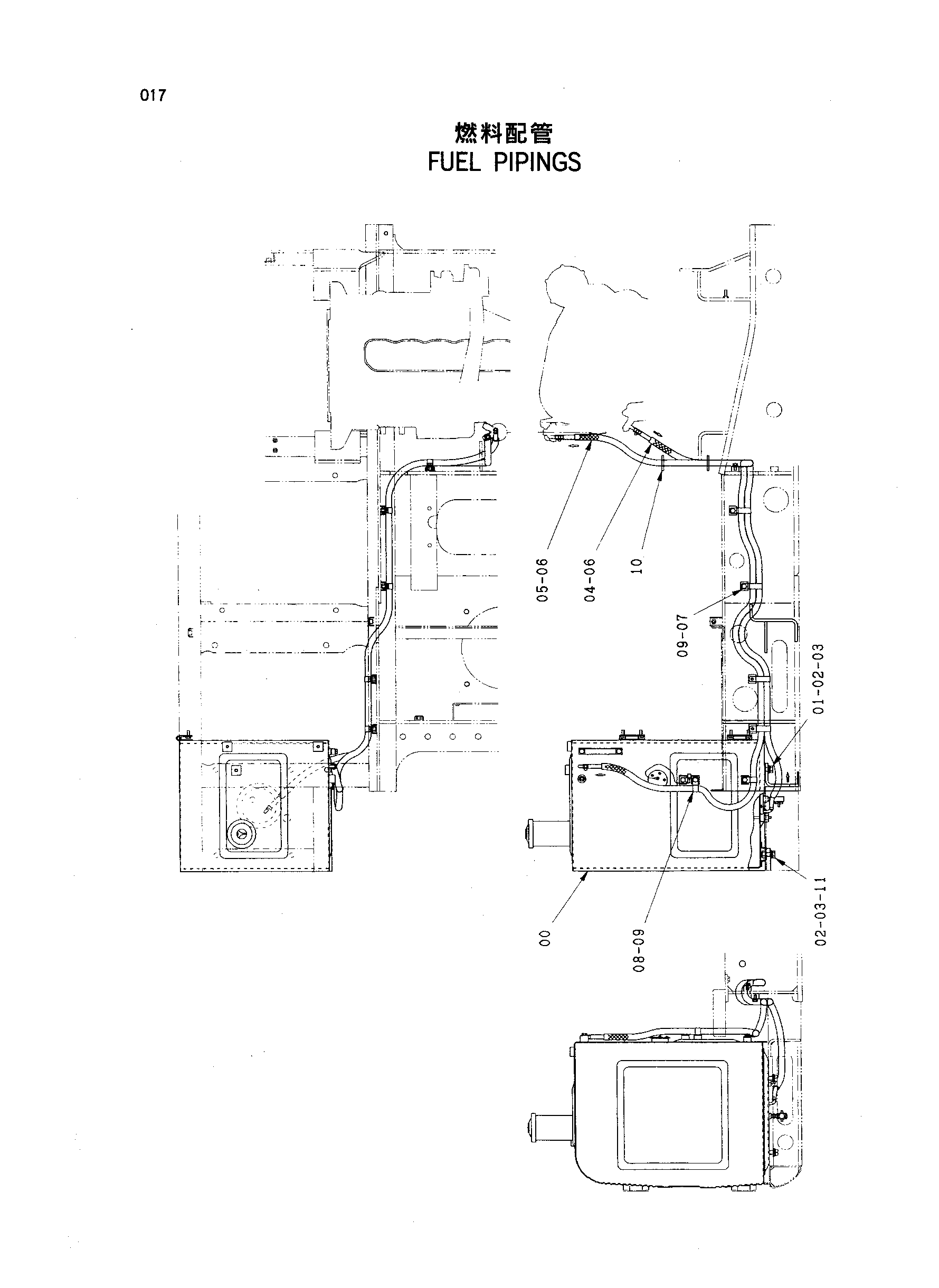

Заводская схема «Топливные трубопроводы» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9142097 | Топливный бак | 1 |
| 01 | 4288155 | Болт | 2 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 04A | 4352779 | Топливный шланг | 1 |
| 04B | 4352780 | Трубка | 1 |
| 05A | 4352779 | Топливный шланг | 1 |
| 05B | 4352780 | Трубка | 1 |
| 06 | 4514700 | Зажим шланг | 4 |
| 07 | 4190266 | Зажим | 5 |
| 08 | 4190263 | Зажим | 2 |
| 09 | J011020 | Болт с шайбой | 7 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 11 | J901645 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
