Магнетик сепараторс блок — HITACHI HR320

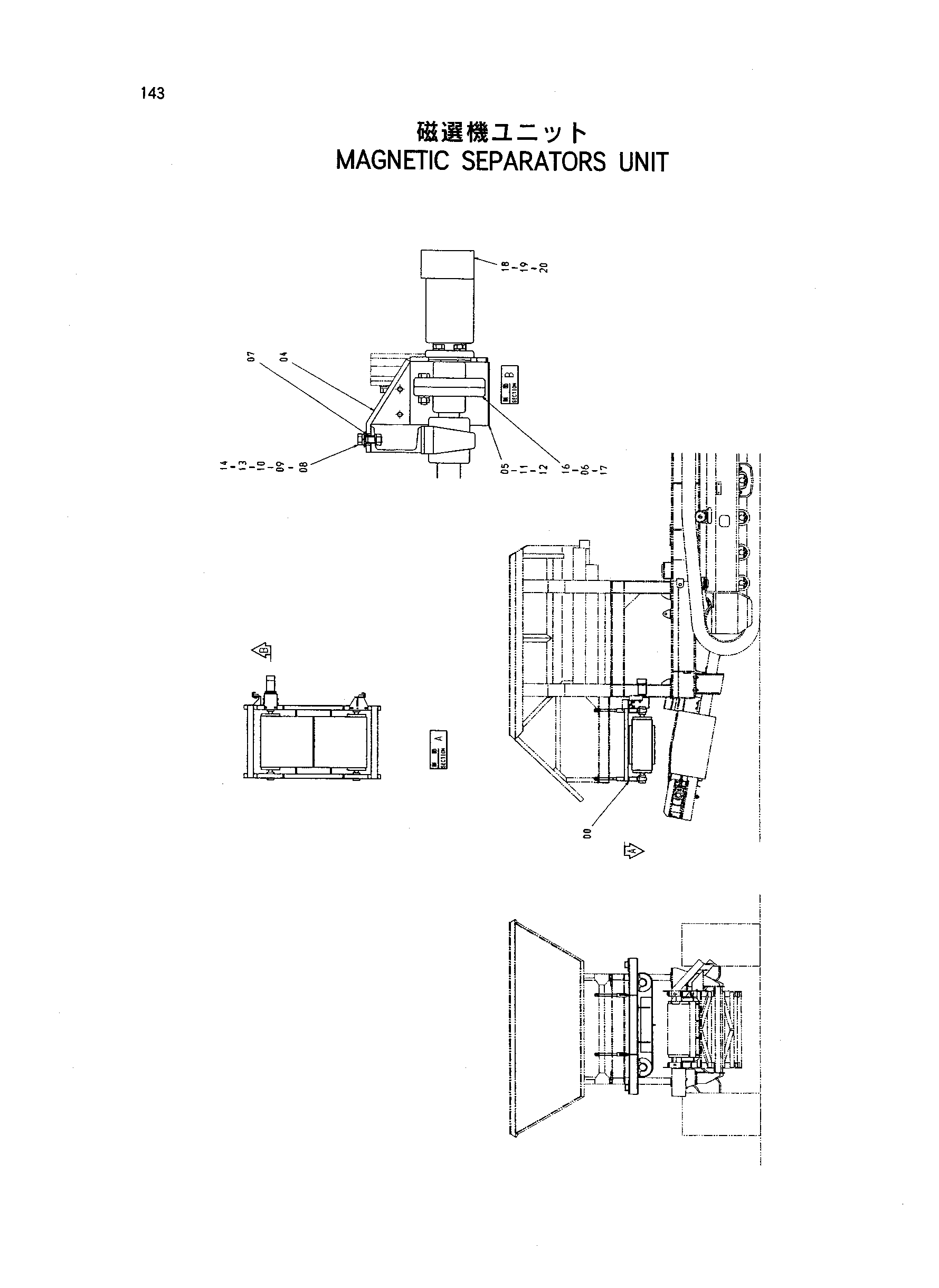

Заводская схема «Магнетик сепараторс блок» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355524 | Конвейер магнит | 1 |
| 04 | 8067372 | Кронштейн | 1 |
| 05 | 3073455 | Крышка | 1 |
| 06 | 94-2280 | Шпонка | 1 |
| 07 | 4355270 | Проставка | 2 |
| 08 | J901240 | Болт | 2 |
| 09 | J950012 | Гайка | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | J901014 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | A590712 | Шайба уклон | 2 |
| 14 | A590112 | Плоская шайба | 2 |
| 16 | 4383253 | Муфта фланец | 1 |
| 17 | M340620 | Болт с внутренним шестигранником | 1 |
| 18 | 4383503 | Гидромотор | 1 |
| 19 | M341230 | Болт с внутренним шестигранником | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
