Ход трубопроводы (верхняя платформа) — HITACHI HR320

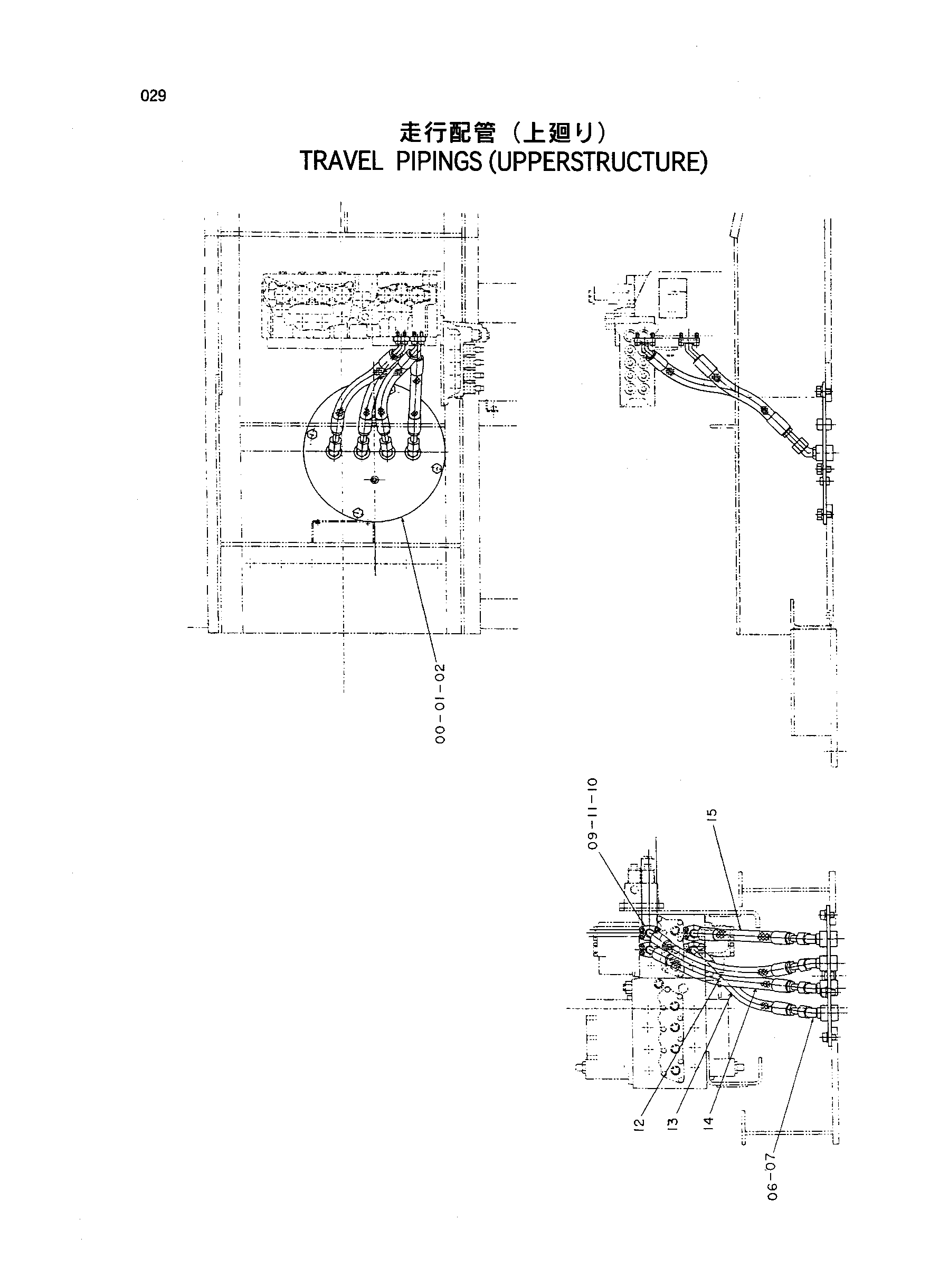

Заводская схема «Ход трубопроводы (верхняя платформа)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061034 | Пластина | 1 |
| 01 | J932030 | Болт | 4 |
| 02 | A590920 | Пружинная шайба | 4 |
| 06 | 4252193 | Угловой штуцер | 4 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 971489 | Уплотнительное кольцо | 4 |
| 10 | 986910 | Разъёмный фланец | 8 |
| 11 | M341030 | Болт с внутренним шестигранником | 16 |
| 12 | 4347882 | Шланг | 1 |
| 13 | 4347883 | Шланг | 1 |
| 14 | 4347157 | Шланг | 1 |
| 15 | 4347156 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
