Электрооборудование — HITACHI HR320

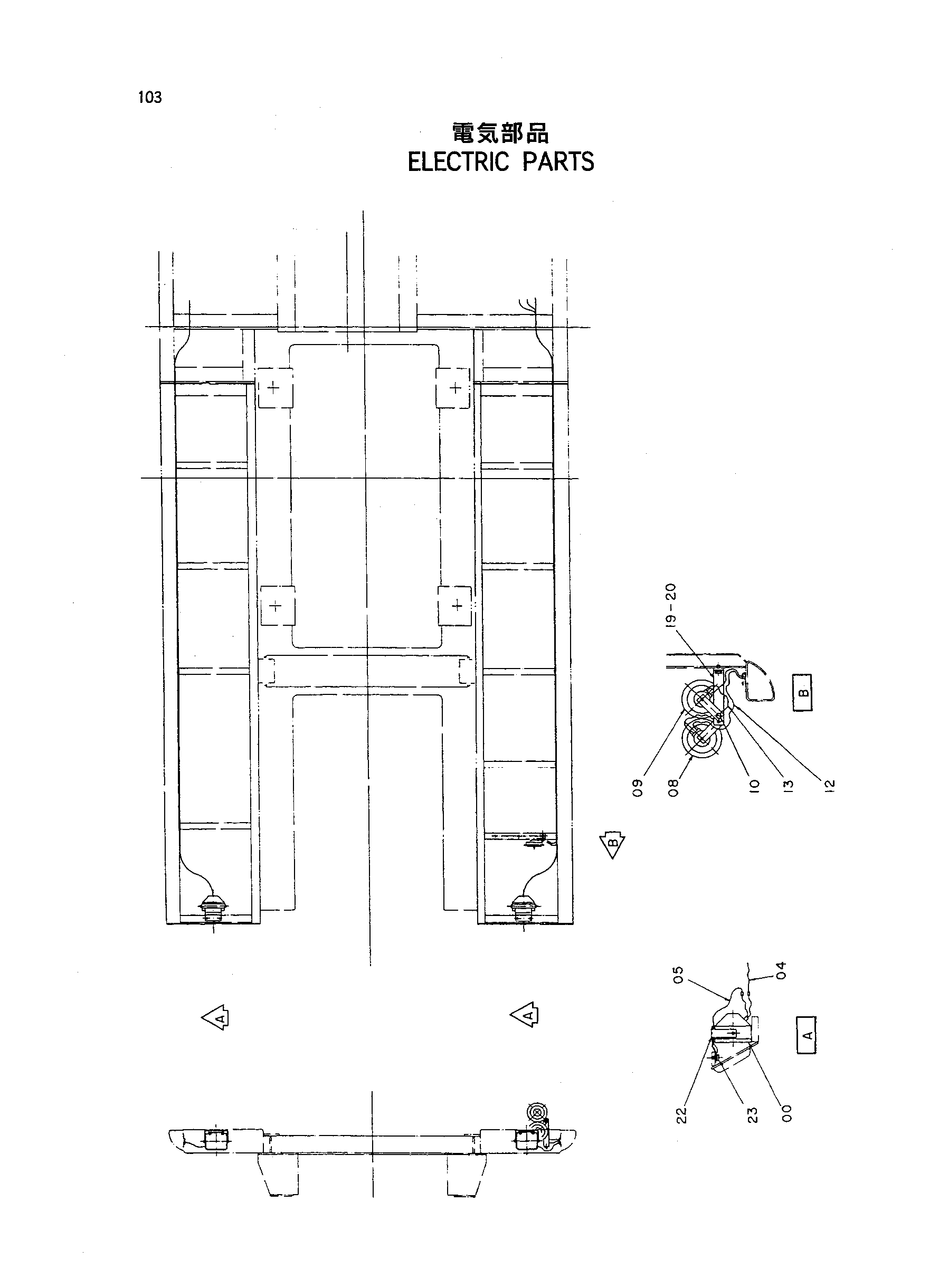

Заводская схема «Электрооборудование» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 2 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 04 | 4345264 | Жгут проводов | 2 |
| 05 | 4345263 | Жгут проводов | 2 |
| 08 | 4190705 | Звуковой сигнал | 1 |
| 09 | 4191499 | Звуковой сигнал | 1 |
| 10 | J020825 | Болт с шайбой | 2 |
| 12 | 4345262 | Жгут проводов | 2 |
| 13 | 4254603 | Жгут проводов | 2 |
| 17 | A590910 | Пружинная шайба | 4 |
| 19 | 4348802 | Кронштейн | 1 |
| 20 | J011030 | Болт с шайбой | 1 |
| 22 | 8061439 | Кронштейн | 2 |
| 23 | J901016 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
