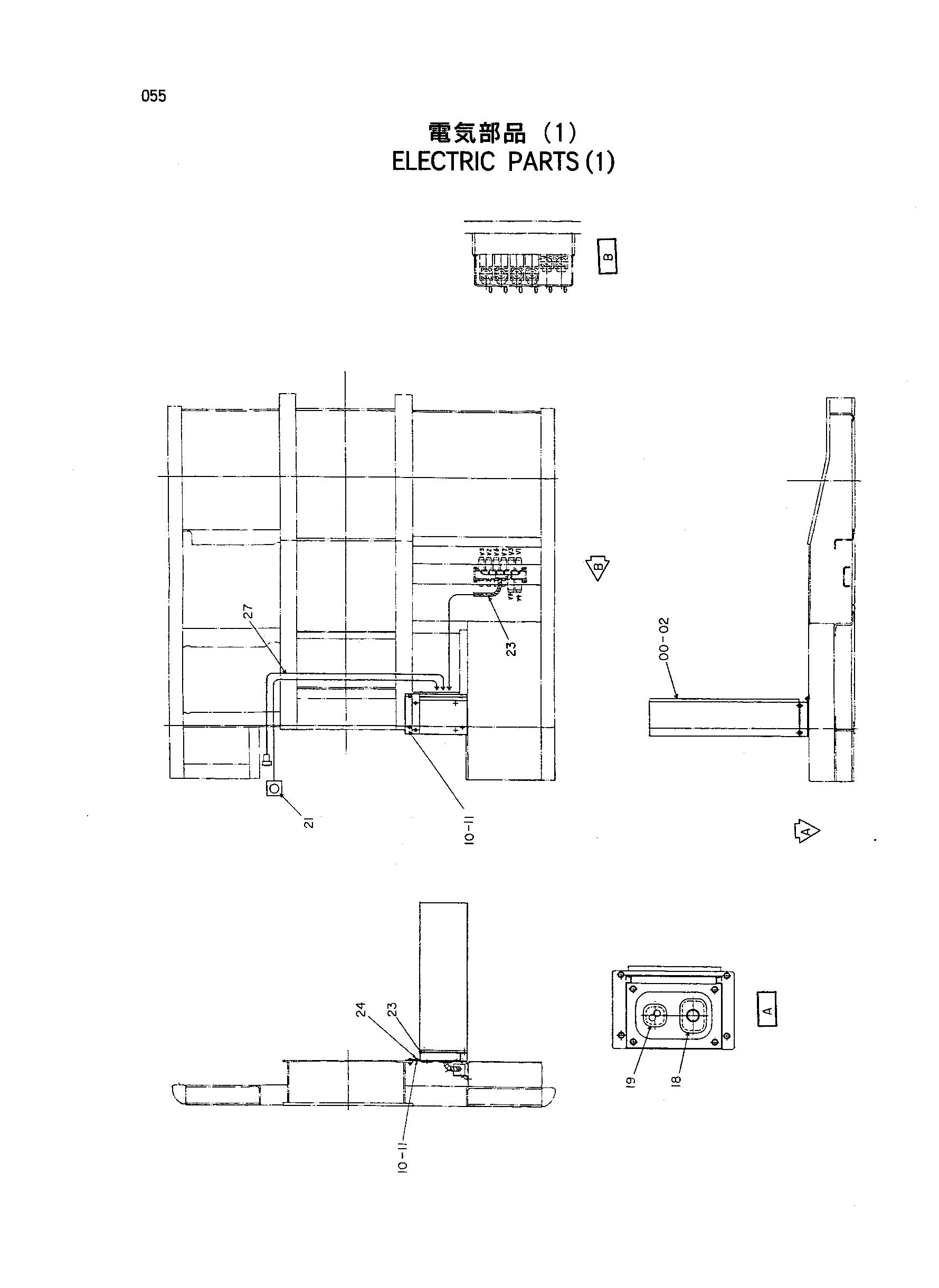

Электрооборудование (1) — HITACHI HR320
Заводская схема «Электрооборудование (1)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4355592 | Короб управление | 1 |
| 00B | 9131577 | Блок EC | 1 |
| 00C | 9128976 | Блок PVC | 1 |
| 00D | 4325825 | Блок управление | 1 |
| 00E | 4325797 | Реле | 1 |
| 00F | 4251588 | Реле | 7 |
| 00G | 4323698 | Короб выключатель | 1 |
| 00H | 4273796 | Панель указатель | 1 |
| 00I | 4250350 | Замок зажигания | 1 |
| 00J | 4286465 | Шпонка(1=2 детали) | 1 |
| 00K | 4258403 | Зуммер | 1 |
| 00L | 0001835 | Жгут проводов | 1 |
| 00M | 4277927 | Жгут проводов | 1 |
| 00N | 4354407 | Плата принтед | 1 |
| 00O | 4354439 | Короб выключатель | 1 |
| 00P | 4354435 | Выключатель подвесной | 1 |
| 00Q | 4354916 | Трос | 1 |
| 00R | 4354920 | Трос | 1 |
| 02 | J021030 | Болт с шайбой | 4 |
| 07 | 4121859 | Ленточный зажим | 10 |
| 08 | 4055312 | Ленточный зажим | 10 |
| 10 | 8062929 | Пластина | 1 |
| 11 | J021035 | Болт с шайбой | 4 |
| 14 | J021025 | Болт с шайбой | 2 |
| 15 | 4192034 | Зажим | 2 |
| 18 | 4276792 | Резиновая втулка | 1 |
| 19 | 4205082 | Резиновая втулка | 1 |
| 23 | 8063375 | Кронштейн | 1 |
| 24 | J021030 | Болт с шайбой | 4 |
| 26 | 4357912 | Проводка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
