Пилотный трубопроводы (6) — HITACHI HR320

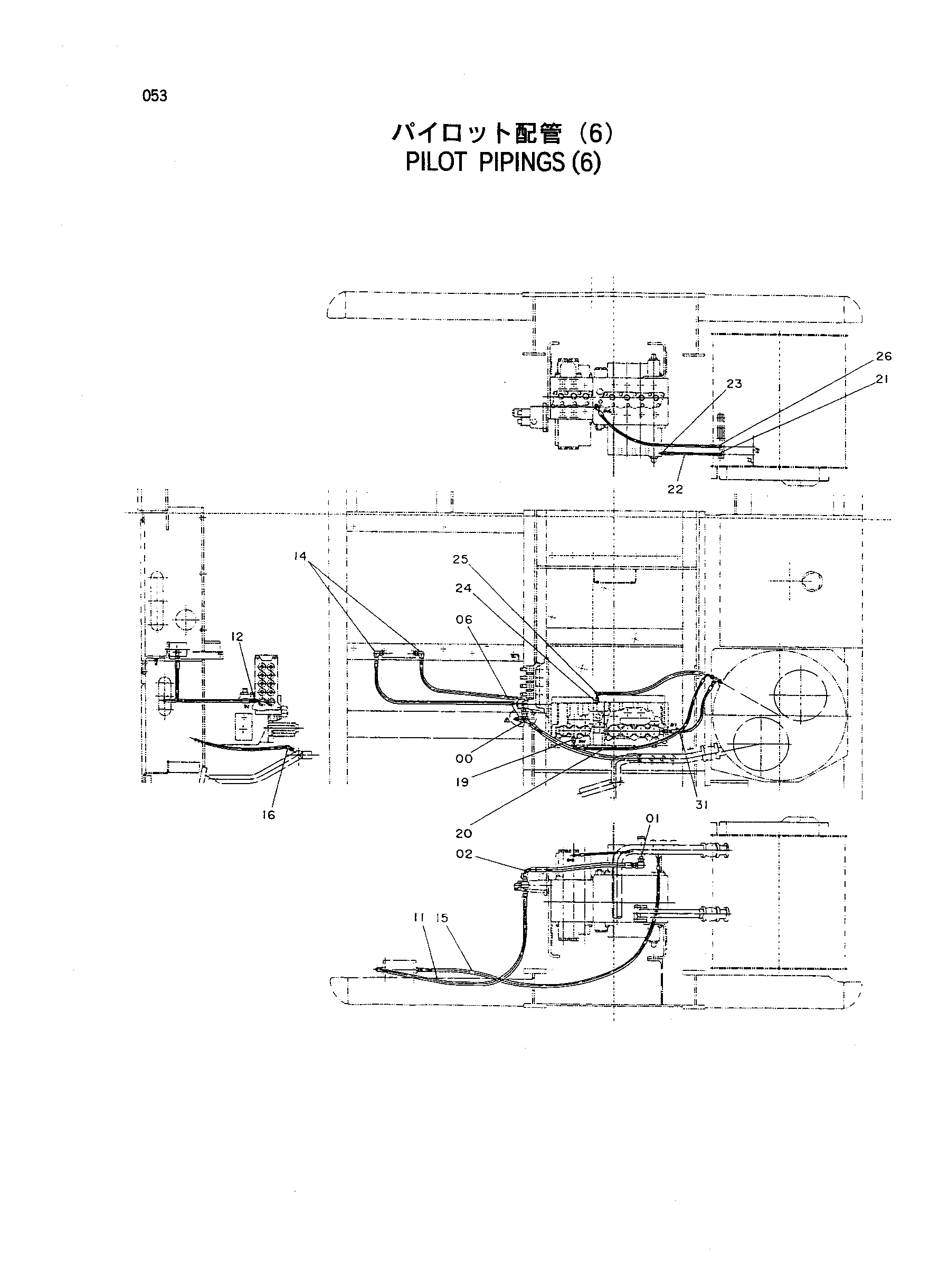

Заводская схема «Пилотный трубопроводы (6)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284063 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4284070 | Шланг | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4269845 | Шланг | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200471 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4235289 | Шланг | 1 |
| 16 | 4200472 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4304431 | Нейлоновый шланг | 1 |
| 21 | 4203171 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4277455 | Нейлоновый шланг | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4288202 | Нейлоновый шланг | 1 |
| 26 | 4203171 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
