Блок трубопроводы — HITACHI HR320

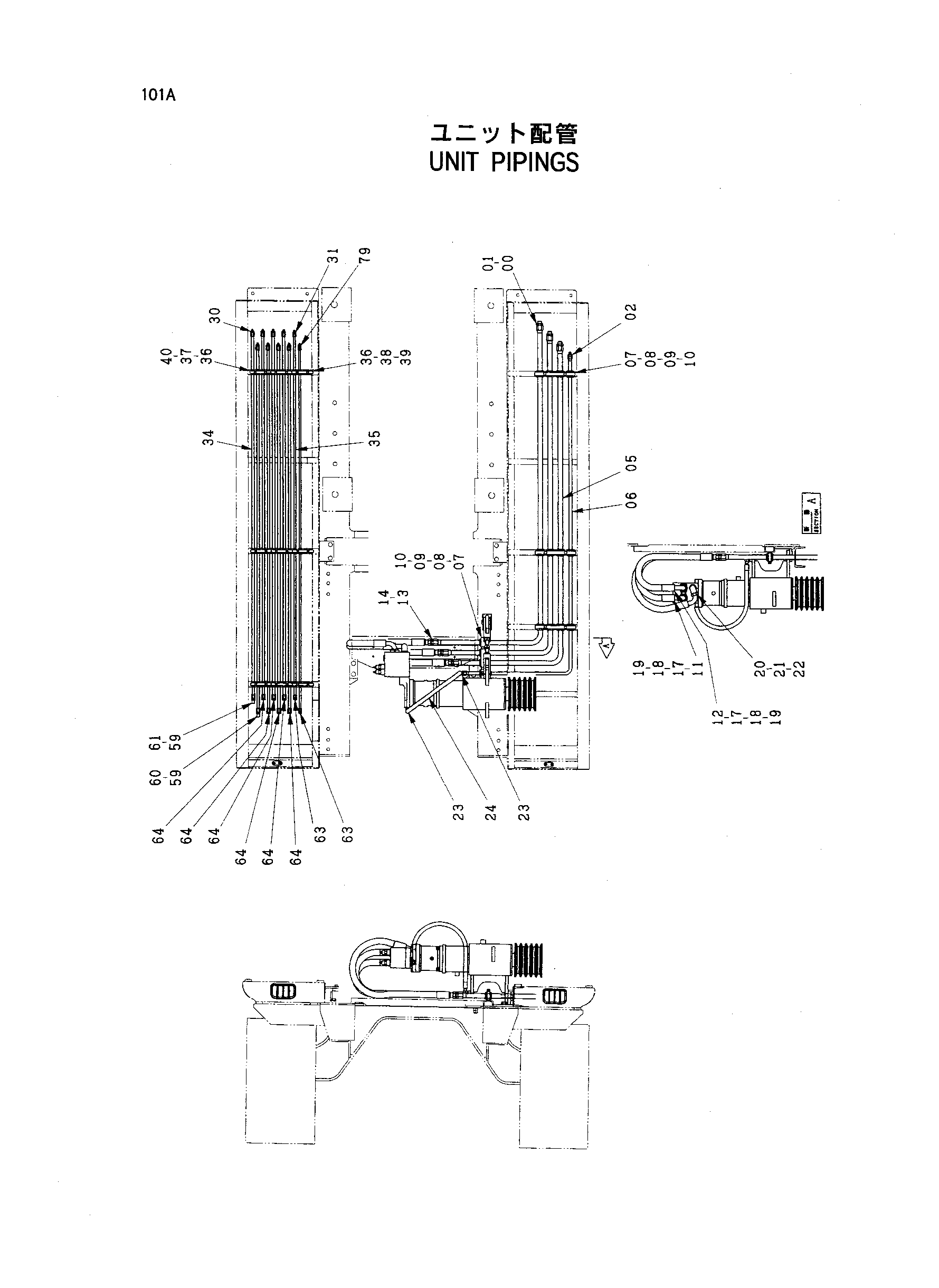

Заводская схема «Блок трубопроводы» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 3 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 3 |
| 02 | 4210361 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9744027 | Трубка | 3 |
| 06 | 9744028 | Трубка | 1 |
| 07 | 4344282 | Хомут | 8 |
| 08 | 4344286 | Втулка | 12 |
| 09 | 4344285 | Втулка | 4 |
| 10 | J011095 | Болт с шайбой | 8 |
| 11 | 4347016 | Шланг | 1 |
| 12 | 4352488 | Шланг | 1 |
| 13 | 4189535 | Адаптер | 3 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 3 |
| 17 | 966993 | Уплотнительное кольцо | 2 |
| 18 | 962453 | Разъёмный фланец | 4 |
| 19 | M341030 | Болт с внутренним шестигранником | 8 |
| 20 | 4306725 | Шланг | 1 |
| 21 | 4345084 | Угловой штуцер | 1 |
| 22 | 4187328 | Уплотнительное кольцо | 1 |
| 23 | 4154672 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4304465 | Шланг | 1 |
| 30 | 4200466 | Адаптер | 8 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4200465 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 9744011 | Трубка | 8 |
| 35 | 9744014 | Трубка | 2 |
| 36 | 4344281 | Хомут | 18 |
| 37 | 4344284 | Втулка | 24 |
| 38 | 4344283 | Втулка | 9 |
| 39 | 4344662 | Проставка | 3 |
| 40 | J010855 | Болт с шайбой | 18 |
| 59 | 4174586 | Угловой штуцер | 2 |
| 60 | 4022908 | Самоуплотняющееся соединение | 1 |
| 61 | 4022907 | Самоуплотняющееся соединение | 1 |
| 63 | 4093624 | Пробка | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4092534 | Пробка | 6 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
