Ремень конвейер 450W — HITACHI HR240G

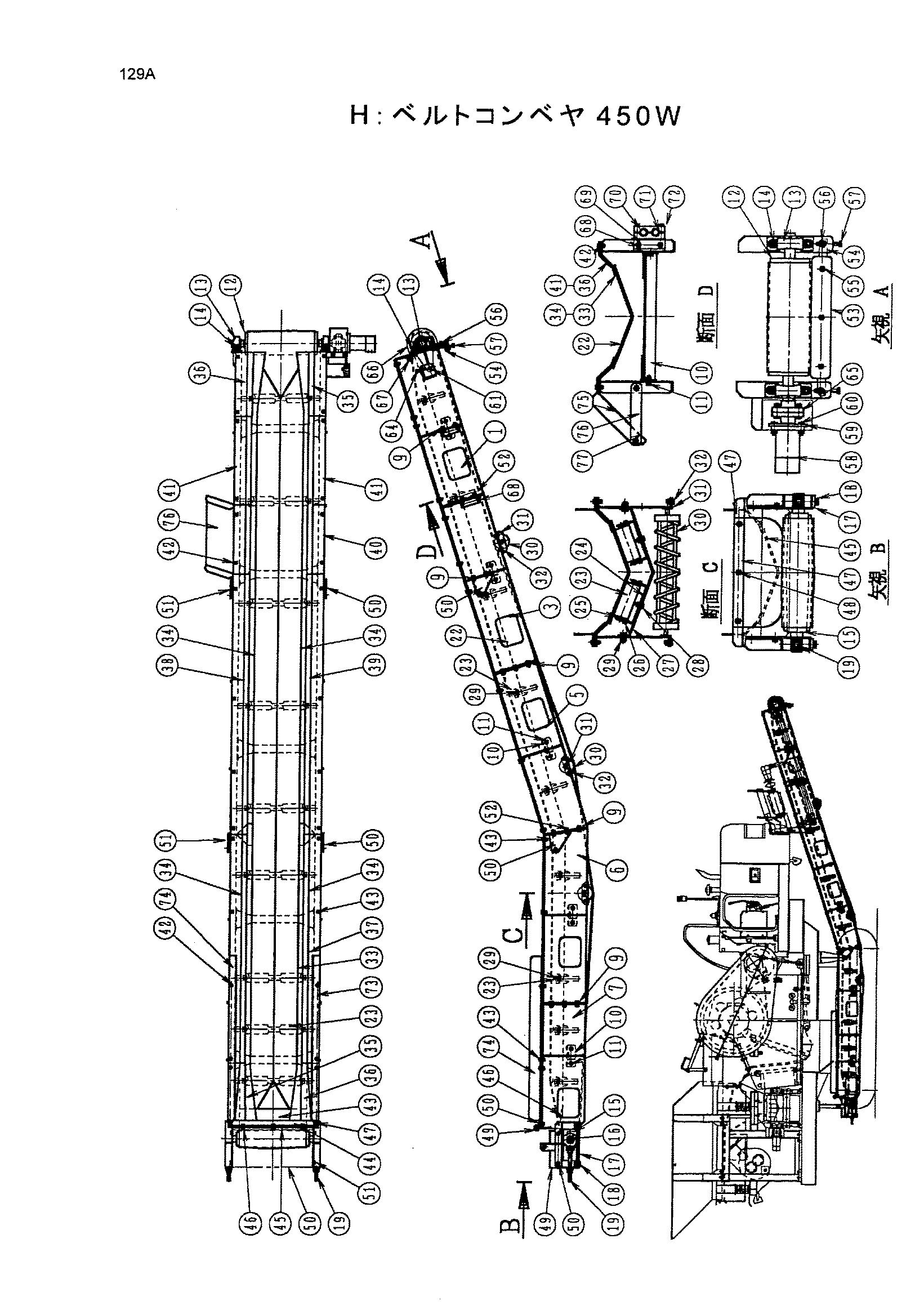

Заводская схема «Ремень конвейер 450W» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	4470552	Рама	1
2	4470553	Рама	1
3	4470555	Рама	1
4	4470557	Рама	1
5	4470559	Рама	1
6	4470565	Рама	1
7	4470569	Рама	1
8	4470572	Рама	1
9	4470573	Болт	22
10	4470574	Кронштейн	5
11	4470575	Болт	20
12	4462500	Шкив привод	1
13	4462501	Подшипник. блок	2
14	4470576	Болт	4
15	4462502	Шкив таил	1
16	4462503	Подшипник. блок	2
17	4470577	Кронштейн	2
18	4470579	Болт	4
19	4470582	Болт регулировочный	2
22	4462504	Ремень	1
23	4462505	Ролик	18
24	4462506	Кронштейн	18
25	4462507	Кронштейн	36
26	4470583	Болт	36
27	4470584	Кронштейн	9
28	4470585	Болт	18
29	4470586	Болт	18
30	4462508	Ролик	3
31	4462509	Кронштейн	6
32	4470587	Болт	12
33	4462510	Резиновая прокладка	2
34	4462511	Резиновая прокладка	2
35	4470588	Пластина	2
36	4470589	Пластина	2
37	4470597	Пластина	2
38	4470598	Пластина	1
39	4470599	Пластина	1
40	4470600	Пластина	1
41	4470601	Пластина	2
42	4470590	Болт	32
43	4462512	Резиновая прокладка	1
44	4470605	Кронштейн	1
45	4470612	Пластина	1
46	4470615	Болт	3
47	4470618	Болт	2
48	4470619	Крышка	1
49	4470622	Болт	2
50	4470623	Опора	2
51	4470624	Опора	2
52	4470625	Болт	6
53	4470626	Скрапер	1
54	4470628	Кронштейн	1
55	4470629	Болт	3
56	4470634	Болт	2
57	4470635	Болт	2
58	4428464	Гидромотор	1
59	4470638	Кронштейн	1
60	4470637	Болт	4
61	4470641	Палец	1
64	4470649	Болт	1
65	4470650	Муфта	1
66	4470651	Крышка	1
67	4470657	Болт	2
68	4470659	Кронштейн	3
69	4470660	Болт	6
70	4470662	Хомут	2
71	4470663	Втулка	4
72	4470666	Болт	4
73	4470667	Направляющая	1
74	4470673	Направляющая	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
