Основные гидролинии (2) — HITACHI HR240G

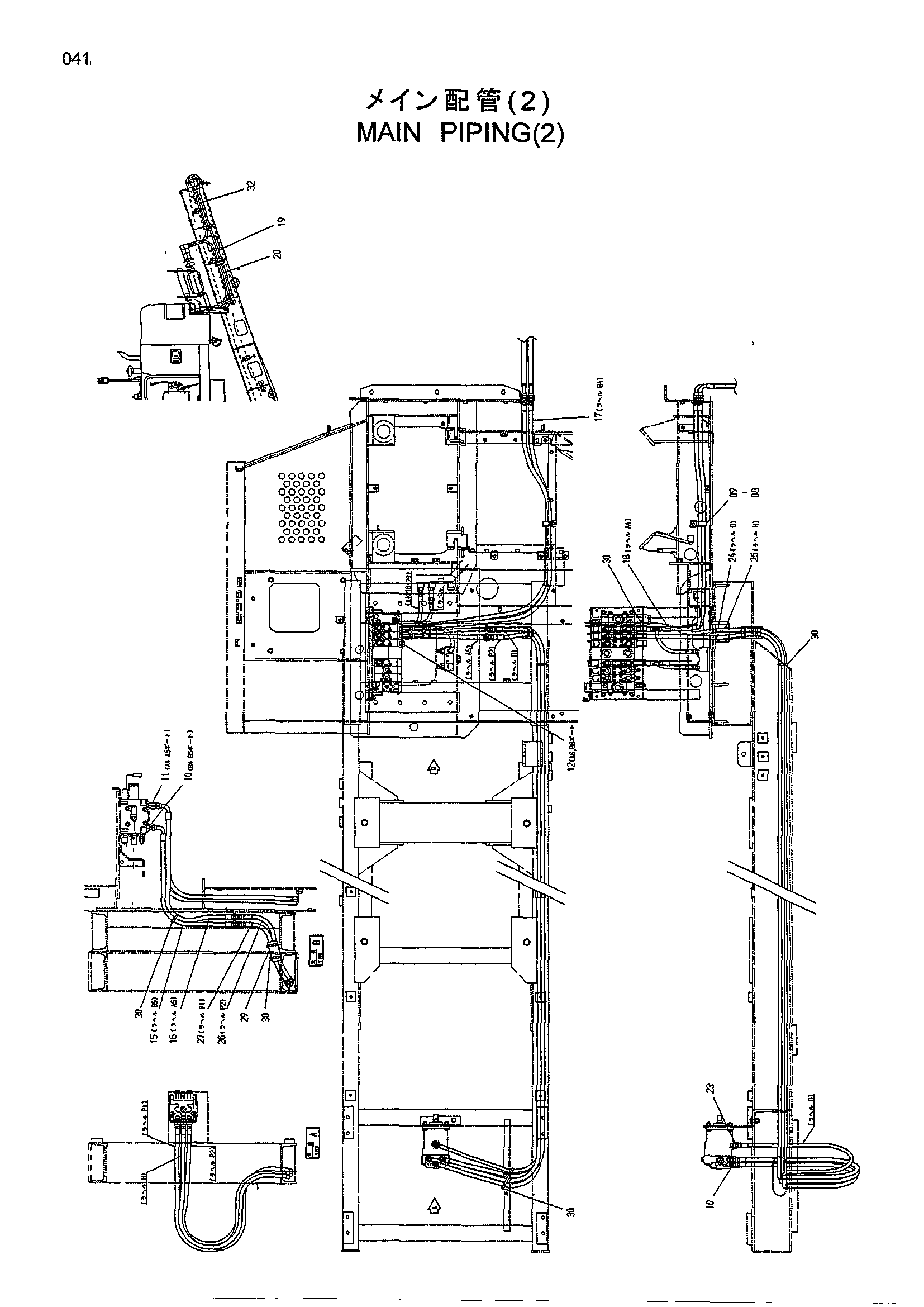

Заводская схема «Основные гидролинии (2)» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | J011020 | Болт с шайбой | 1 |
| 09 | 4190291 | Зажим | 1 |
| 10 | 4210361 | Адаптер | 5 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4276940 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4174541 | Пробка | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4440479 | Шланг | 1 |
| 16 | 4440478 | Шланг | 1 |
| 17 | 4440477 | Шланг | 1 |
| 18 | 4440476 | Шланг | 1 |
| 19 | 4440492 | Шланг | 1 |
| 20 | 4440493 | Шланг | 1 |
| 23 | 4200469 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4440483 | Шланг | 1 |
| 25 | 4440482 | Шланг | 1 |
| 26 | 4440481 | Шланг | 1 |
| 27 | 4440480 | Шланг | 1 |
| 29 | 4279255 | Крышка | 1 |
| 30 | 4055312 | Ленточный зажим | 7 |
| 32 | 4421044 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
