Гриззлй конвейер (дополнительное оборудование) — HITACHI HR240G

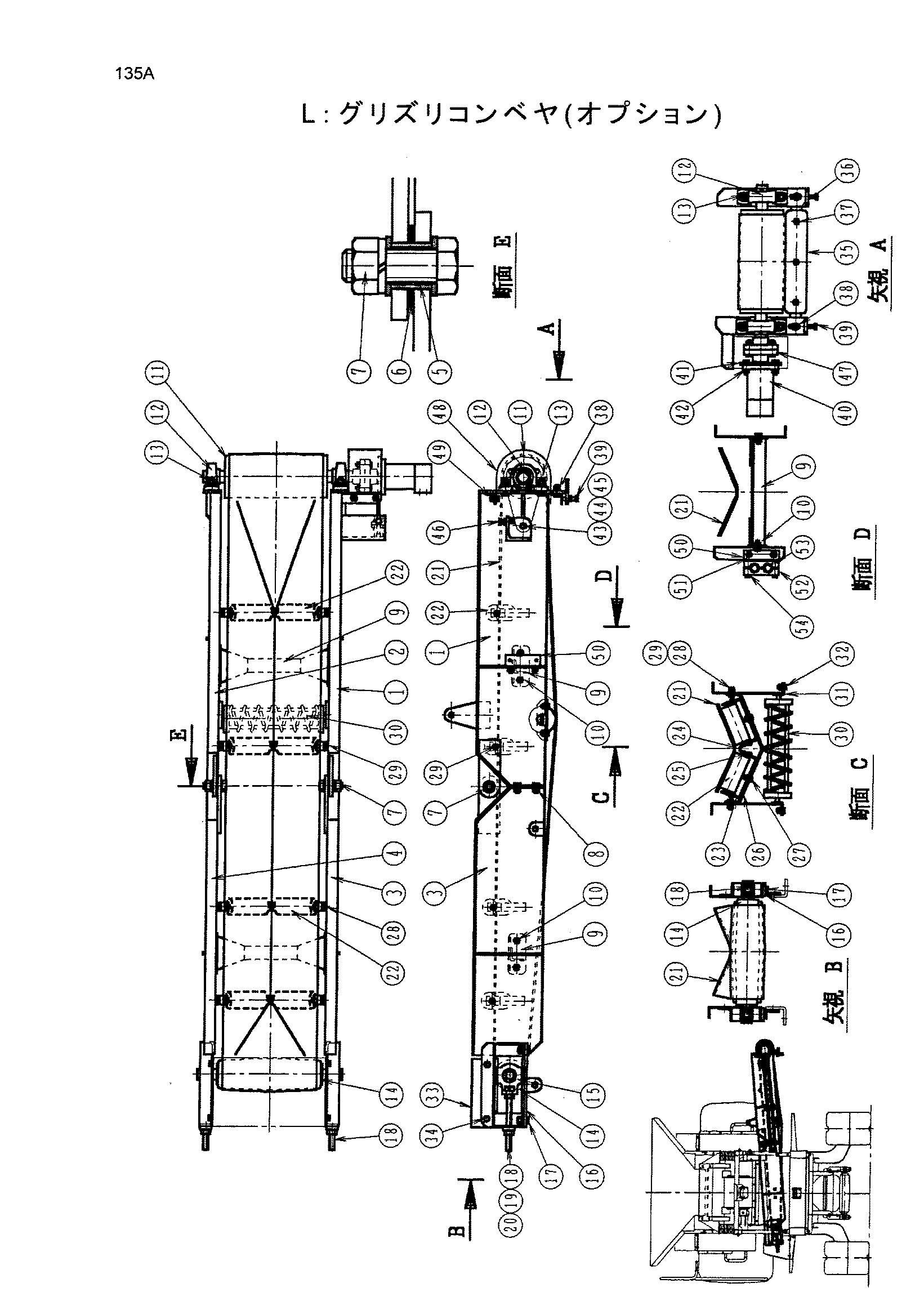

Заводская схема «Гриззлй конвейер (дополнительное оборудование)» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	4470807	Рама	1
2	4470810	Рама	1
3	4470811	Рама	1
4	4470812	Рама	1
5	4470817	Втулка	2
6	4470818	Шайба	2
7	4470819	Болт	2
8	4470820	Болт	4
9	4470822	Кронштейн	2
10	4470824	Болт	8
11	4462518	Шкив привод	1
12	4462523	Подшипник. блок	2
13	4470829	Болт	4
14	4462519	Шкив таил	1
15	4462524	Подшипник. блок	2
16	4470830	Кронштейн	2
17	4470831	Болт	4
18	4470857	Болт регулировочный	2
21	4462520	Ремень	1
22	4462525	Ролик	8
23	4462526	Кронштейн	8
24	4462527	Кронштейн	16
25	4470859	Болт	16
26	4470865	Кронштейн	4
27	4470866	Болт	8
28	4470868	Болт	6
29	4470869	Болт	2
30	4462521	Ролик	1
31	4462528	Кронштейн	2
32	4470872	Болт	4
33	4470877	Крышка	1
34	4470878	Болт	2
35	4470879	Скрапер	1
36	4470881	Кронштейн	1
37	4470884	Болт	3
38	4470888	Болт	2
39	4470891	Болт	2
40	4384257	Гидромотор	1
41	4461241	Кронштейн	1
42	4469980	Болт	4
43	4470897	Палец	1
46	4470898	Болт	1
47	4470899	Муфта	1
48	4470904	Крышка	1
49	4470908	Болт	2
50	4470909	Кронштейн	1
51	4470911	Болт	2
52	4470912	Хомут	1
53	4470913	Втулка	2
54	4470914	Болт	2

Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
