Вибратор группа — HITACHI HR240G

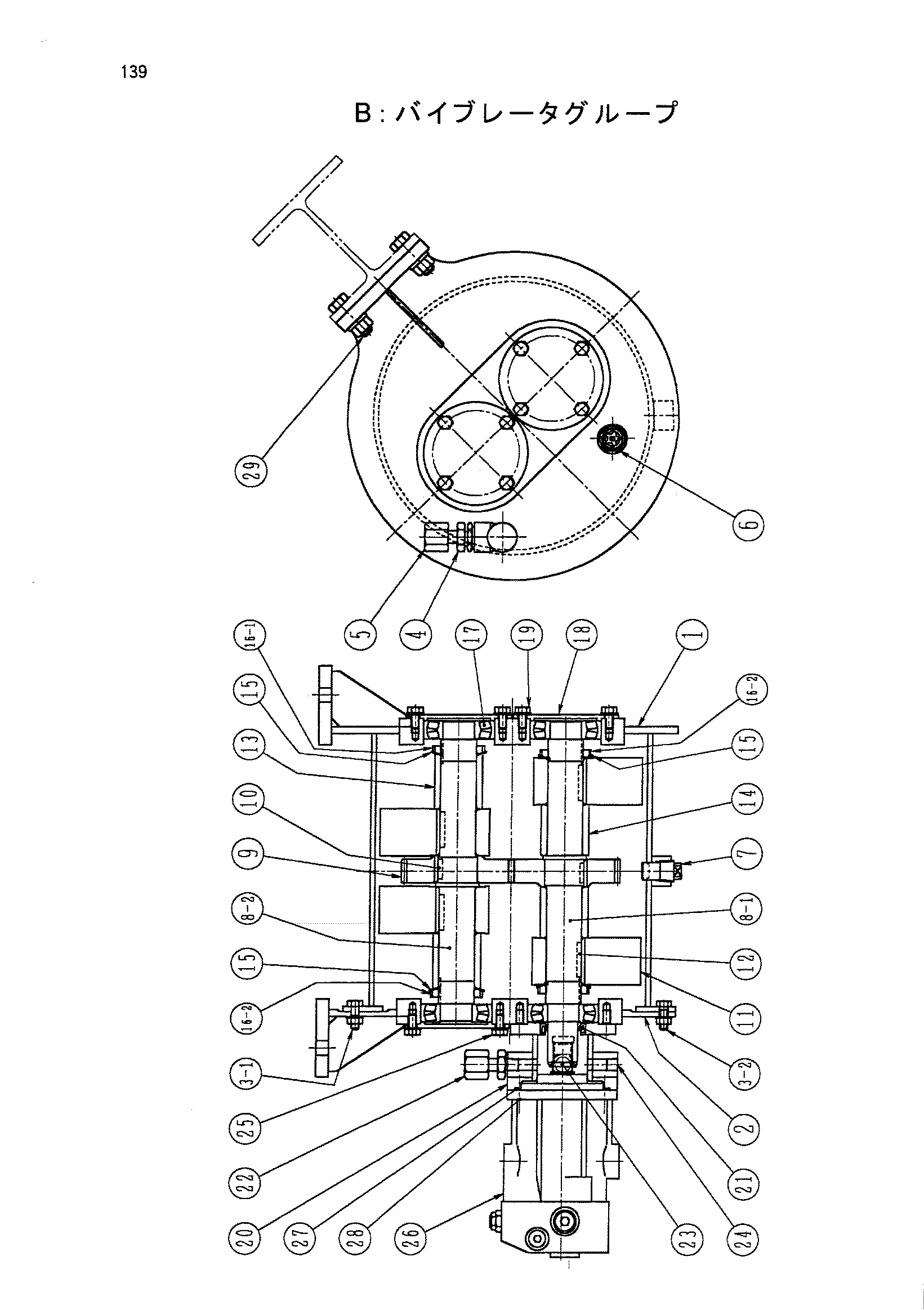

Заводская схема «Вибратор группа» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4470953 | Рама | 1 |
| 2 | 4470967 | Рама | 1 |
| 3-1 | 4470969 | Болт реамер | 3 |
| 3-2 | 4470970 | Болт | 5 |
| 4 | 4470971 | Переходник | 1 |
| 5 | 4470972 | Сапун | 1 |
| 6 | 4470705 | Указатель | 1 |
| 7 | 4470706 | Пробка дренажный | 1 |
| 8-1 | 4470980 | Вал | 1 |
| 8-2 | 4470981 | Вал | 1 |
| 9 | 4470707 | Шестерня | 2 |
| 10 | 4465213 | Шпонка | 2 |
| 11 | 4465214 | Груз | 4 |
| 12 | 4465215 | Шпонка | 4 |
| 13 | 4471000 | Проставка | 2 |
| 14 | 4471001 | Проставка | 2 |
| 15 | 4471002 | Стопорная шайба | 4 |
| 16-1 | 4471006 | Стопорная гайка | 2 |
| 16-2 | 4462734 | Стопорная гайка | 2 |
| 17 | 4471008 | Подшипник | 4 |
| 18 | 4471012 | Крышка | 3 |
| 19 | 4471013 | Болт | 12 |
| 20 | 4471014 | Кронштейн | 1 |
| 21 | 4462522 | Масляное уплотнение | 1 |
| 22 | 4471019 | Сапун | 1 |
| 23 | 4471022 | Указатель | 1 |
| 24 | 4471033 | Пробка дренажный | 1 |
| 25 | 4471034 | Болт | 4 |
| 26 | 4345124 | Гидромотор | 1 |
| 27 | 4471035 | Уплотнительное кольцо | 1 |
| 28 | 4471036 | Болт | 4 |
| 29 | 4471037 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
