Гидравлический группа — HITACHI HR240G

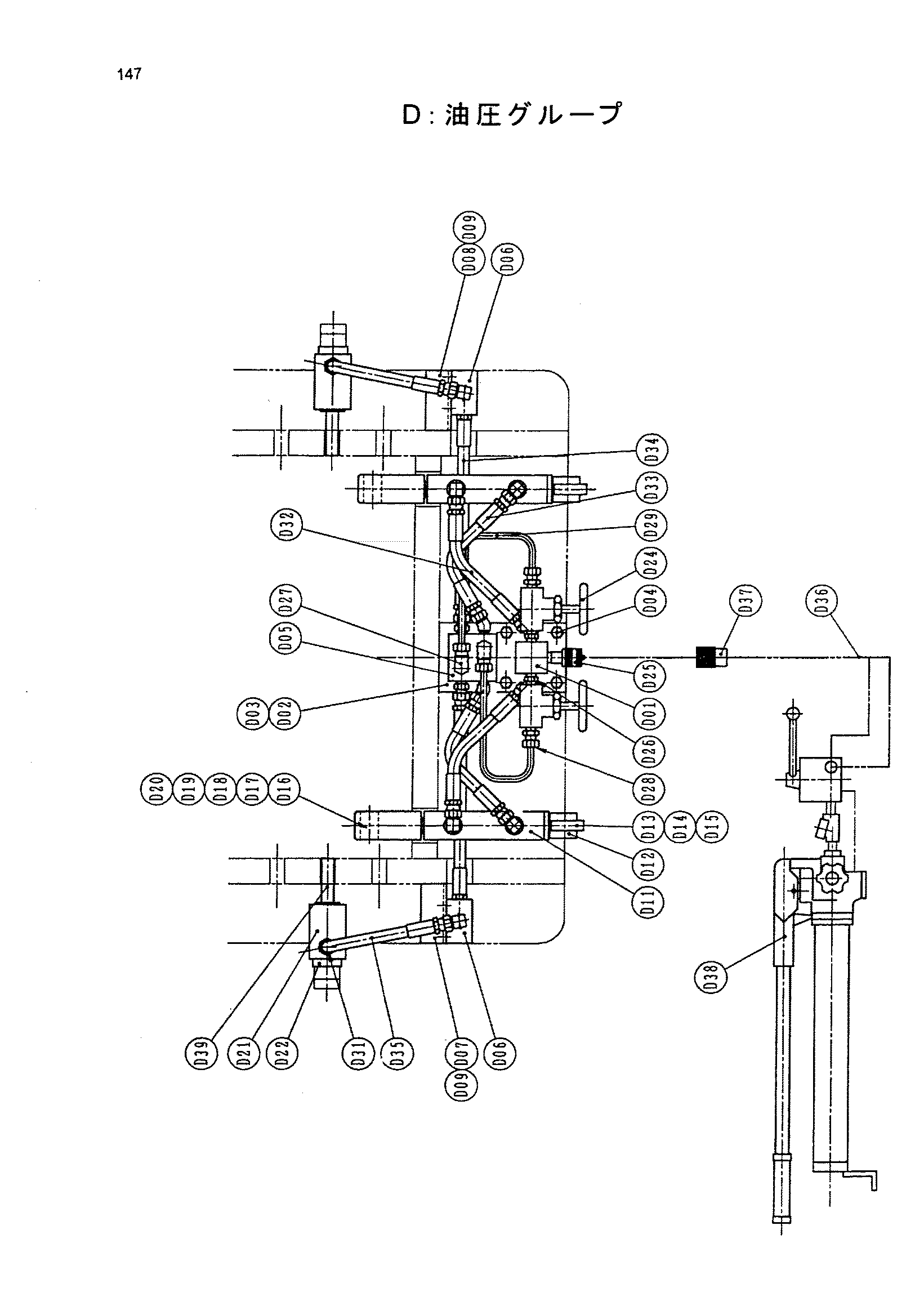

Заводская схема «Гидравлический группа» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| D01 | 4471910 | Блок | 1 |
| D02 | 4471911 | Кронштейн | 1 |
| D03 | 4471912 | Пластина | 1 |
| D04 | 4471913 | Болт | 4 |
| D05 | 4471914 | Блок | 1 |
| D06 | 4471915 | Блок | 2 |
| D07 | 4471916 | Кронштейн | 1 |
| D08 | 4471917 | Кронштейн | 1 |
| D09 | 4471918 | Болт | 4 |
| D11 | 4471919 | Гидроцилиндр. джакк | 2 |
| D12 | 4471920 | Клевис | 2 |
| D13 | 4471921 | Кронштейн | 2 |
| D14 | 4471924 | Палец | 2 |
| D16 | 4471926 | Клевис | 2 |
| D18 | 4454086 | Палец | 2 |
| D21 | 4463331 | Гидроцилиндр | 2 |
| D22 | 4467662 | Пластина | 4 |
| D23 | 4467663 | Болт | 4 |
| D24 | 4471947 | Клапан неедле | 4 |
| D25 | 4471948 | Самоуплотняющееся соединение | 2 |
| D26 | 4471949 | Адаптер | 4 |
| D27 | 4471952 | Штуцер трубки | 4 |
| D28 | 4471953 | Штуцер трубки | 4 |
| D29 | 4471957 | Трубка | 2 |
| D30 | 4471958 | Трубка | 2 |
| D31 | 4471961 | Переходник S | 2 |
| D32 | 4471962 | Шланг | 2 |
| D33 | 4471964 | Шланг | 2 |
| D34 | 4471966 | Шланг | 2 |
| D35 | 4471967 | Шланг | 2 |
| D36 | 4471968 | Шланг | 2 |
| D37 | 4471970 | Самоуплотняющееся соединение | 2 |
| D38 | 4471972 | Насос | 1 |
| D39 | 4471977 | Шток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
