Тоггле группа — HITACHI HR240G

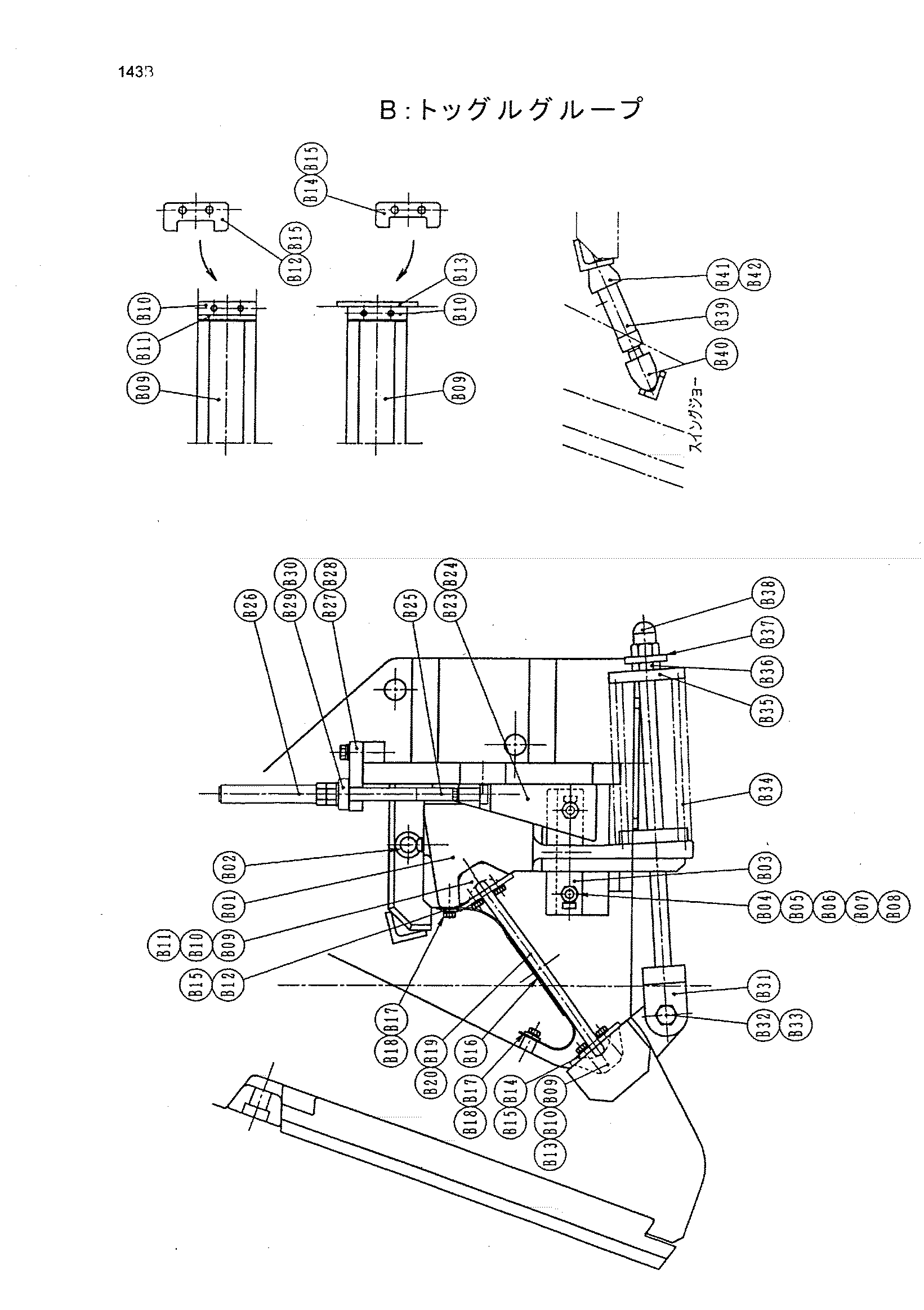

Заводская схема «Тоггле группа» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| B01 | 4457711 | Блок | 1 |
| B03 | 4471708 | Блок | 2 |
| B04 | 4471711 | Болт | 4 |
| B06 | 4471713 | Колпачок | 4 |
| B07 | 4471725 | Пружина | 4 |
| B08 | 4471726 | Держатель | 8 |
| B09 | 4457712 | Сиденье | 2 |
| B10 | 4471728 | Кронштейн | 4 |
| B11 | 4471729 | Пластина | 2 |
| B12 | 4471731 | Кронштейн | 2 |
| B13 | 4471732 | Пластина | 2 |
| B14 | 4471736 | Кронштейн | 2 |
| B15 | 4471737 | Болт | 8 |
| B16 | 4457713 | Крышка | 2 |
| B17 | 4471738 | Пластина | 2 |
| B18 | 4471739 | Болт | 6 |
| B19 | 4457714 | Пластина | 1 |
| B20 | 4457740 | Болт | 2 |
| B23 | 4471802 | Блок | 1 |
| B24 | 4471803 | Болт | 1 |
| B25 | 4471807 | Болт регулировочный | 2 |
| B26 | 4471808 | Колпачок | 2 |
| B27 | 4471809 | Кронштейн | 2 |
| B28 | 4471812 | Болт | 4 |
| B29 | 4471813 | Корпус | 2 |
| B30 | 4471817 | Шариковый подшипник | 2 |
| B31 | 4457715 | Шток тенсион | 2 |
| B32 | 4471819 | Болт | 2 |
| B34 | 4457716 | Супринг тенсион | 2 |
| B35 | 4471820 | Кронштейн | 2 |
| B36 | 4457717 | Гайка | 2 |
| B37 | 4457718 | Пластина | 1 |
| B38 | 4457719 | Колпачок | 2 |
| B39 | 4471821 | Гидроцилиндр | 1 |
| B40 | 4471822 | Кронштейн | 1 |
| B41 | 4471823 | Кронштейн | 1 |
| B42 | 4471825 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
