Рама группа (гфтх616H) — HITACHI HR240G

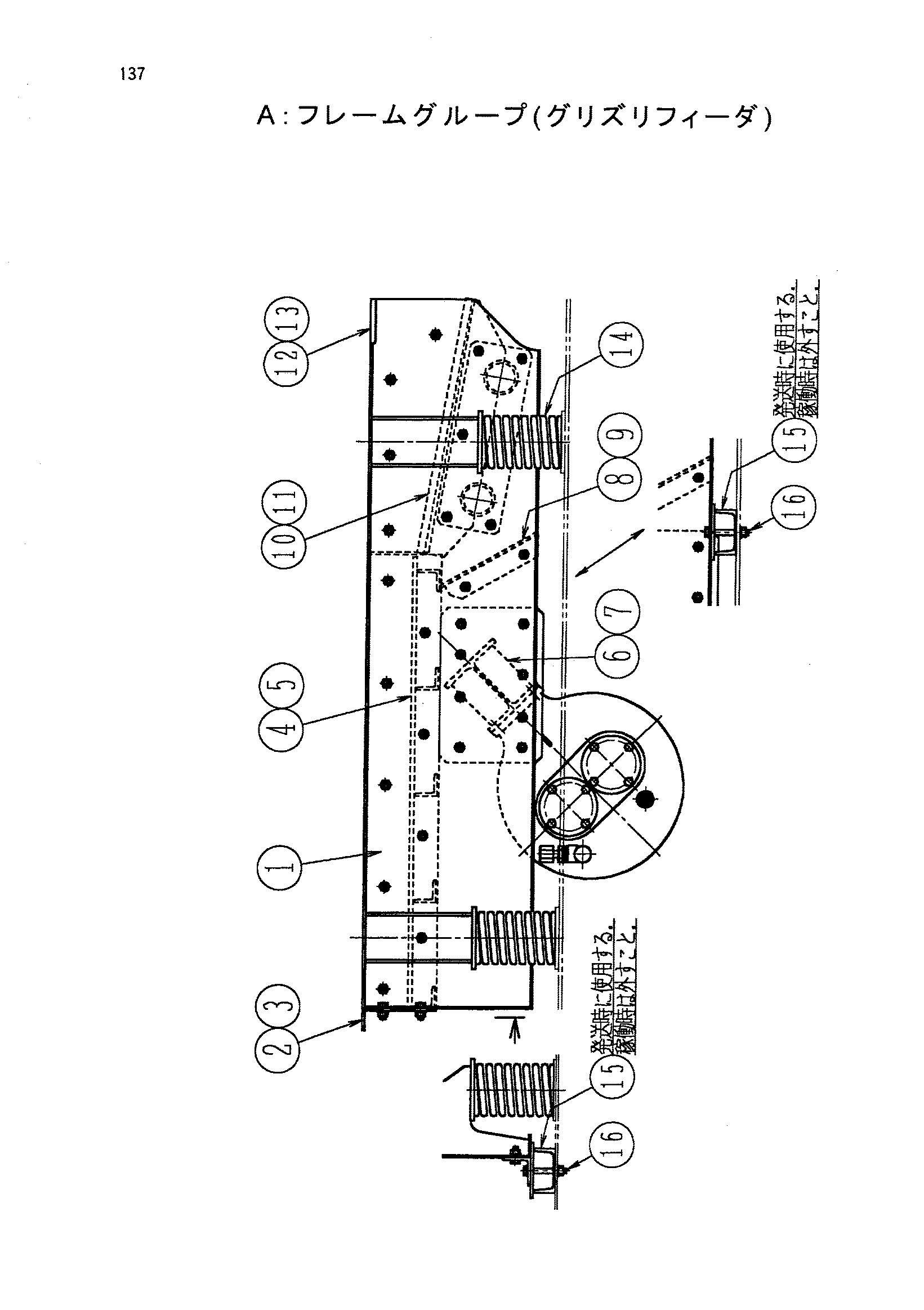

Заводская схема «Рама группа (гфтх616H)» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4470922 | Рама | 1 |
| 1 | 4470929 | Рама | 1 |
| 2 | 4470933 | Дверь | 1 |
| 3 | 4470934 | Болт | 5 |
| 4 | 4457720 | Пластина | 1 |
| 5 | 4457721 | Болт | 8 |
| 5 | 4457722 | Болт | 10 |
| 6 | 4470938 | Кронштейн | 1 |
| 7 | 4470941 | Болт | 16 |
| 8 | 4470944 | Крышка | 1 |
| 9 | 4470947 | Болт | 4 |
| 10 | 4457723 | Штанга | 1 |
| 11 | 4457725 | Болт | 12 |
| 12 | 4457726 | Пластина | 1 |
| 12 | 4457627 | Пластина | 1 |
| 13 | 4457728 | Болт | 8 |
| 14 | 4457729 | Пружина | 4 |
| 15 | 4461553 | Кронштейн | 4 |
| 16 | 4470950 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
