Напорные трубопроводы — HITACHI HR240G

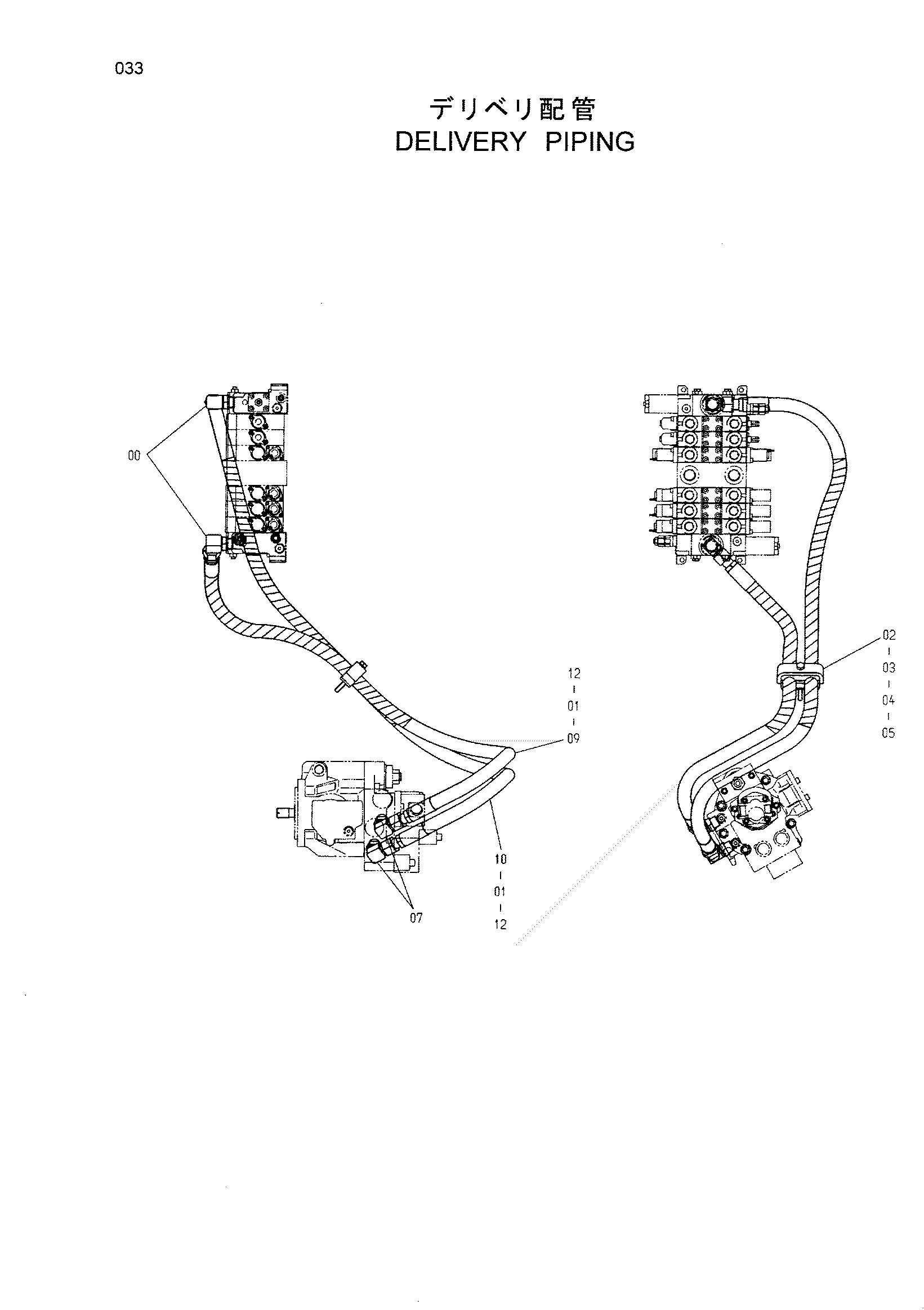

Заводская схема «Напорные трубопроводы» для HITACHI HR240G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 02 | 4303988 | Хомут трубки | 1 |
| 03 | 4285722 | Резиновая прокладка | 1 |
| 04 | 4303989 | Пластина | 1 |
| 05 | J011090 | Болт с шайбой | 1 |
| 07 | 4157562 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4227051 | Шланг | 1 |
| 10 | 4213493 | Шланг | 1 |
| 12 | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR240G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
