Схреддер блок — HITACHI HR1200SGM

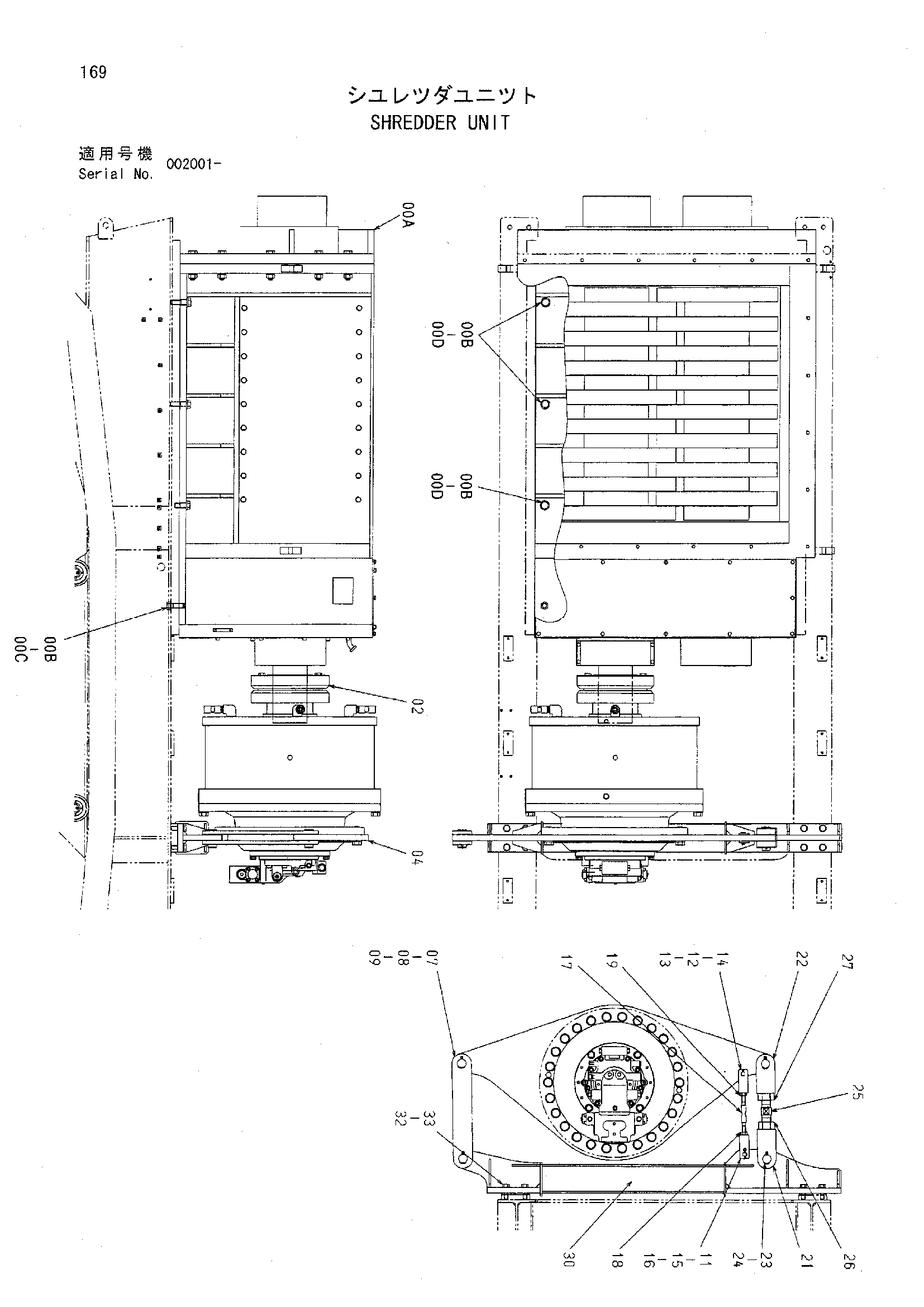

Заводская схема «Схреддер блок» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-D | 9200729 | Схреддер | 1 |
| 00A | 4453475 | Схреддер | 1 |
| 00B | 4085614 | Шайба | 8 |
| 00C | J922470 | Болт | 2 |
| 00D | J922490 | Болт | 6 |
| 02 | 4400109 | Хомут | 1 |
| 04 | 9191992 | Привод устройство | 1 |
| 07 | 8069998 | Тяга | 1 |
| 08 | 4390354 | Палец | 2 |
| 09 | A768063 | Шплинт | 2 |
| 11 | 4390341 | Концевой вилка(правый) | 1 |
| 12 | 4390344 | Палец | 1 |
| 13 | A765028 | Шплинт | 1 |
| 14 | 4390334 | Концевой вилка(левый) | 1 |
| 15 | 4390355 | Палец | 1 |
| 16 | 4077248 | Стопорный палец | 1 |
| 17 | 4390347 | Шток винт | 1 |
| 18 | J951020 | Гайка | 1 |
| 19 | J956020 | Гайка L | 1 |
| 21 | 4390319 | Концевой вилка(правый) | 1 |
| 22 | 4390299 | Концевой вилка(левый) | 1 |
| 23 | 4390333 | Палец | 2 |
| 24 | A768063 | Шплинт | 2 |
| 25 | 4390323 | Шток винт | 1 |
| 26 | 4390404 | Гайка | 1 |
| 27 | 4390405 | Гайка (левый) | 1 |
| 30 | 7034748 | Кронштейн | 1 |
| 32 | 4018545 | Шайба | 8 |
| 33 | J922065 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
