Поддерживающий каток — HITACHI HR1200SGM

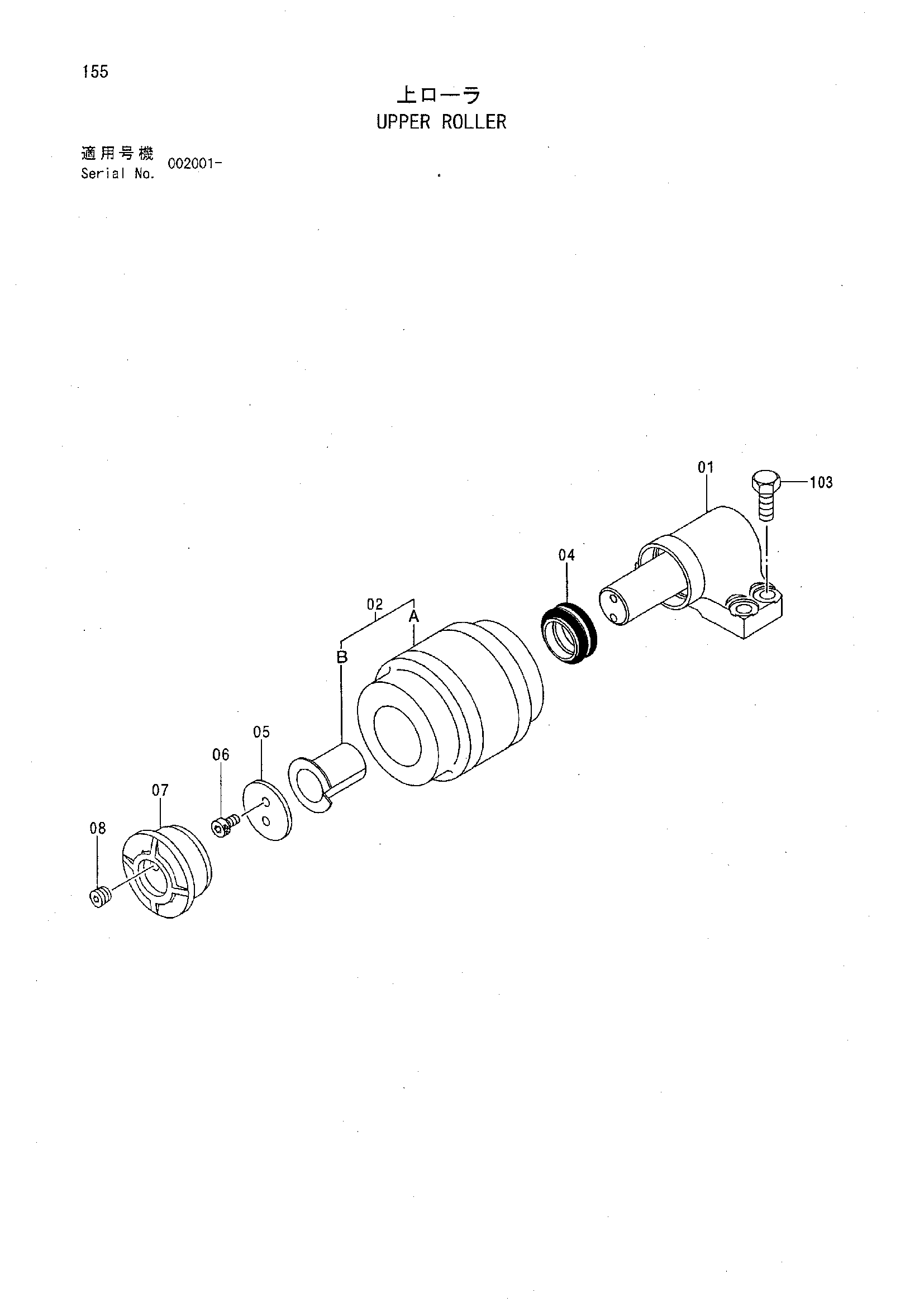

Заводская схема «Поддерживающий каток» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-08 | 9178333 | Каток верхний в сборе | 4 |
| 01 | 9089659 | Кронштейн | 1 |
| 02 | 9178332 | Ролик | 1 |
| 02A | 3085050 | Ролик | 1 |
| 02B | 4172348 | Втулка | 1 |
| 04 | 4317584 | Комплект уплотнений | 1 |
| 05 | 4282842 | Шайба | 1 |
| 06 | M351018 замена: M351020 | Болт с внутренним шестигранником | 2 |
| 06 | M351020 | Болт с внутренним шестигранником | 2 |
| 07 | 3070078 | Крышка | 1 |
| 08 | 4315607 | Пробка | 1 |
| 103 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
