Пилотные гидролинии (7) — HITACHI HR1200SGM

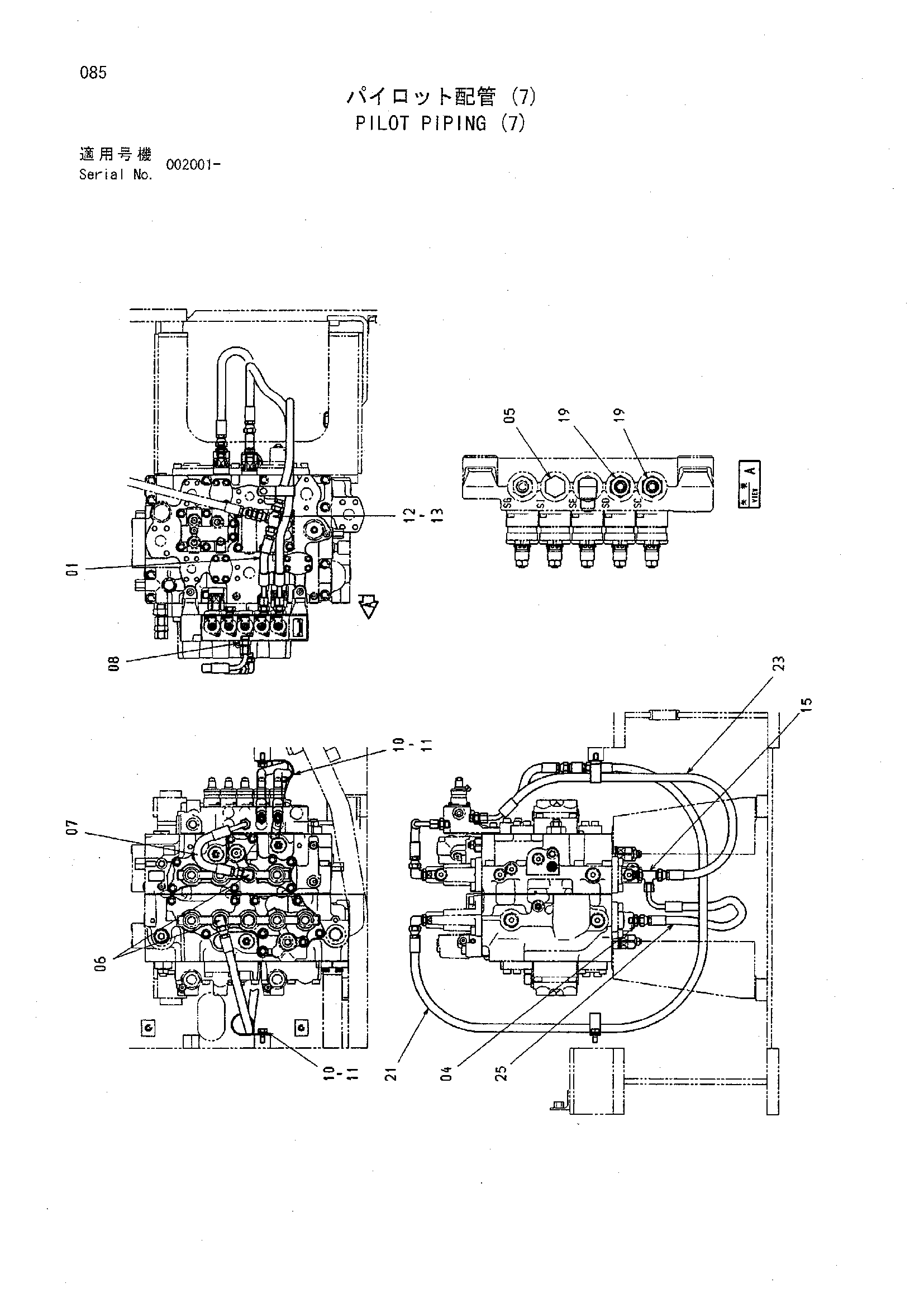

Заводская схема «Пилотные гидролинии (7)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4345420 | Шланг | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4208913 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4414435 | Шланг | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190265 | Зажим | 2 |
| 11 | J011020 | Болт с шайбой | 2 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 11 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 12 | 4226236 | Соединительный штуцер | 1 |
| 13 | 4231653 | Адаптер | 1 |
| 15 | A852433 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4444062 | Шланг | 1 |
| 23 | 4444063 | Шланг | 1 |
| 25 | 4313338 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
