Пилотные гидролинии (5) — HITACHI HR1200SGM

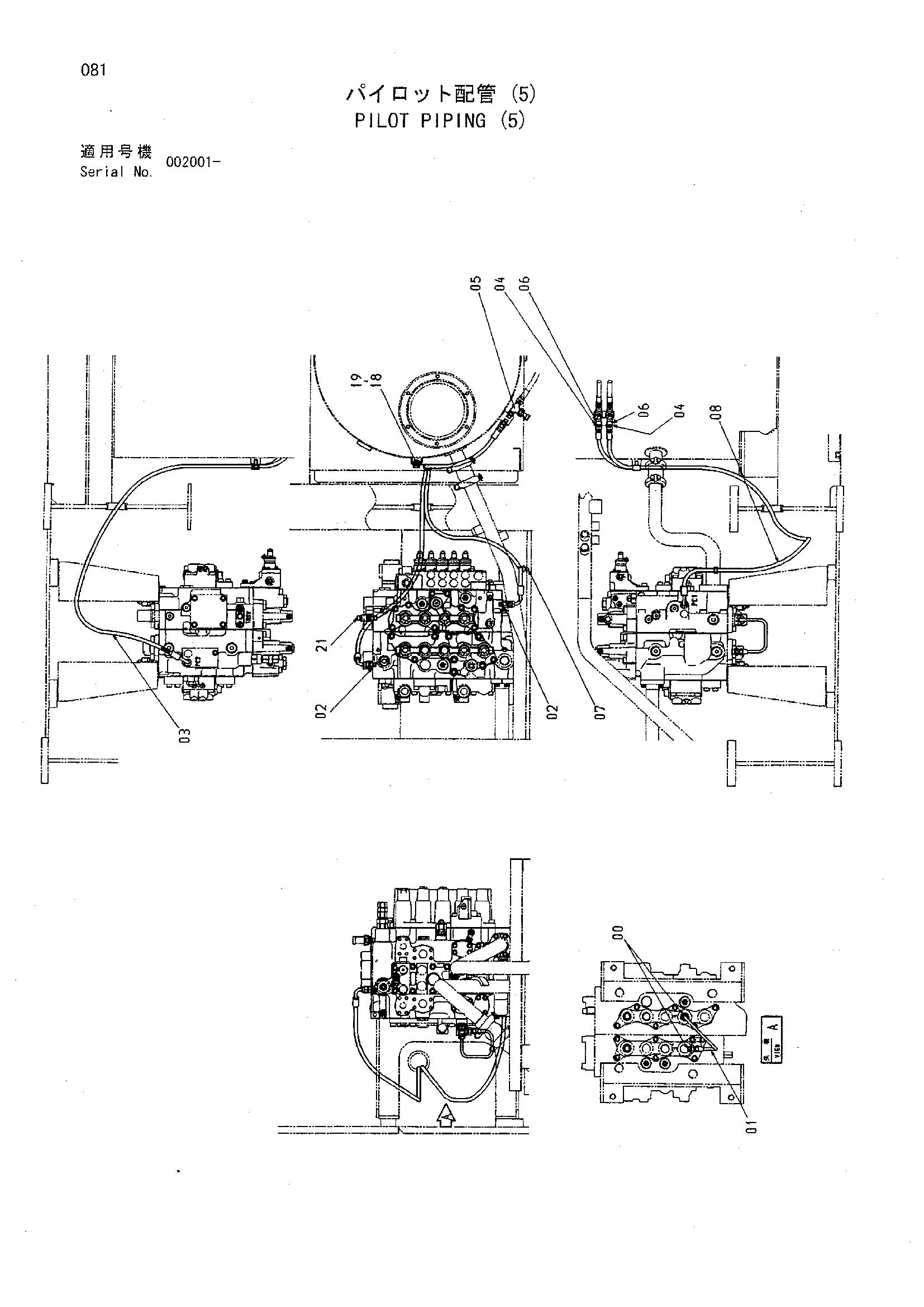

Заводская схема «Пилотные гидролинии (5)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255305 | Штуцер трубки | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4351261 | Трубка | 1 |
| 02 | A852122 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4361042 | Шланг | 1 |
| 04 | 4255792 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4364784 | Тройник | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4332040 | Датчик давления | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4254600 | Зажим | 1 |
| 08 | 4361041 | Шланг | 1 |
| 18 | J011020 | Болт с шайбой | 1 |
| 18 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 18 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 19 | 4190292 | Зажим | 1 |
| 21 | 4380677 | Выключатель | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
