Поручень — HITACHI HR1200SGM

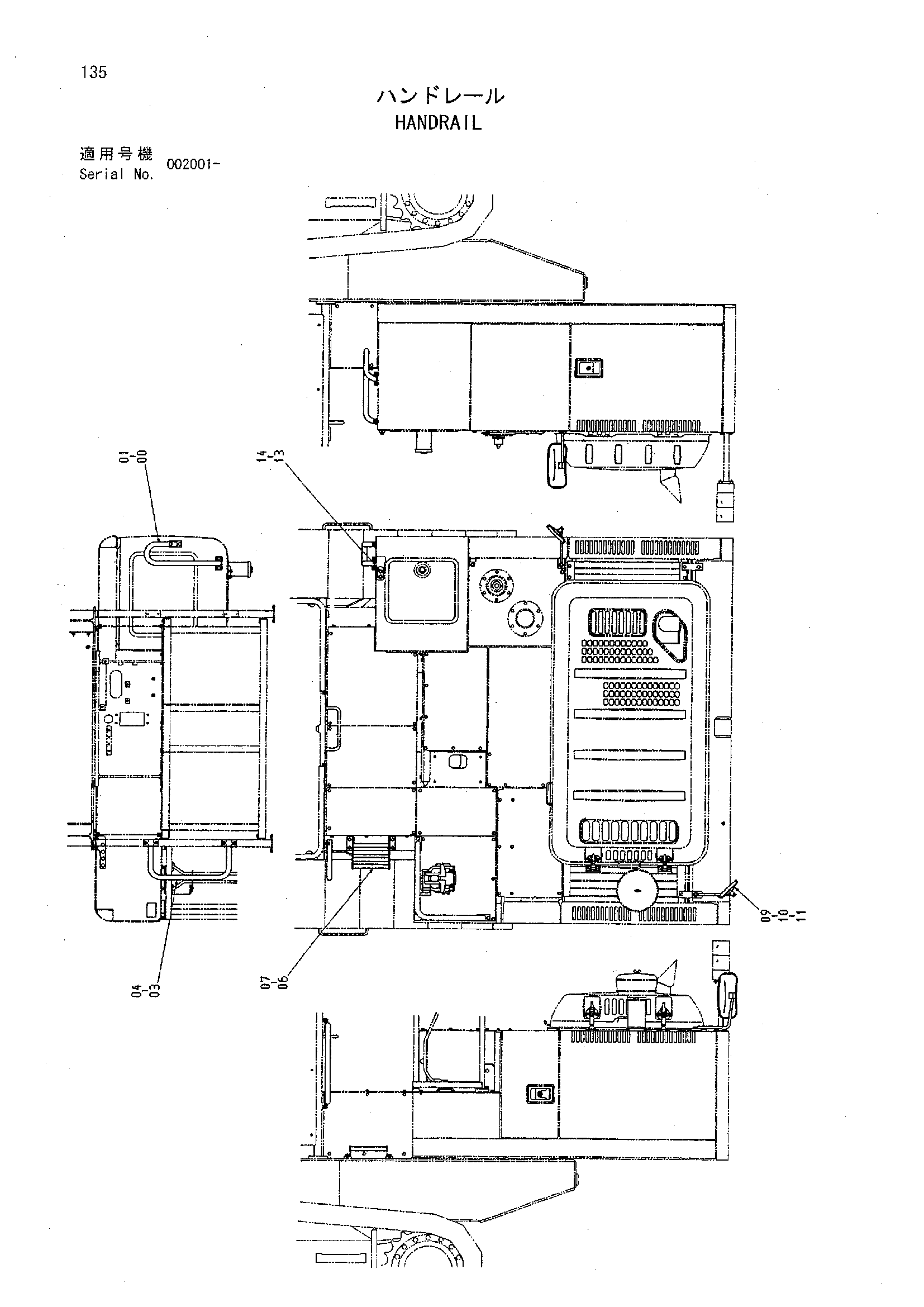

Заводская схема «Поручень» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080599 | Поручень | 1 |
| 01 | J011225 | Болт с шайбой | 4 |
| 01 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 01 | J271225 замена: J222012 | Болт с шайбой | 4 |
| 03 | 8080561 | Поручень | 1 |
| 04 | J011220 | Болт с шайбой | 4 |
| 04 | J271220 замена: J901220 | Болт с шайбой | 4 |
| 04 | J271220 замена: J222012 | Болт с шайбой | 4 |
| 06 | 8074543 | Ступень | 1 |
| 07 | J021025 | Болт с шайбой | 4 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 07 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 09 | 4165676 | Зеркало | 2 |
| 10 | 8062377 | Стойка | 2 |
| 11 | J031040 | Болт с шайбой | 2 |
| 11 | J281040 замена: J901040 | Болт с шайбой | 2 |
| 11 | J281040 замена: 4486055 | Болт с шайбой | 2 |
| 13 | J901216 | Болт | 2 |
| 14 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
