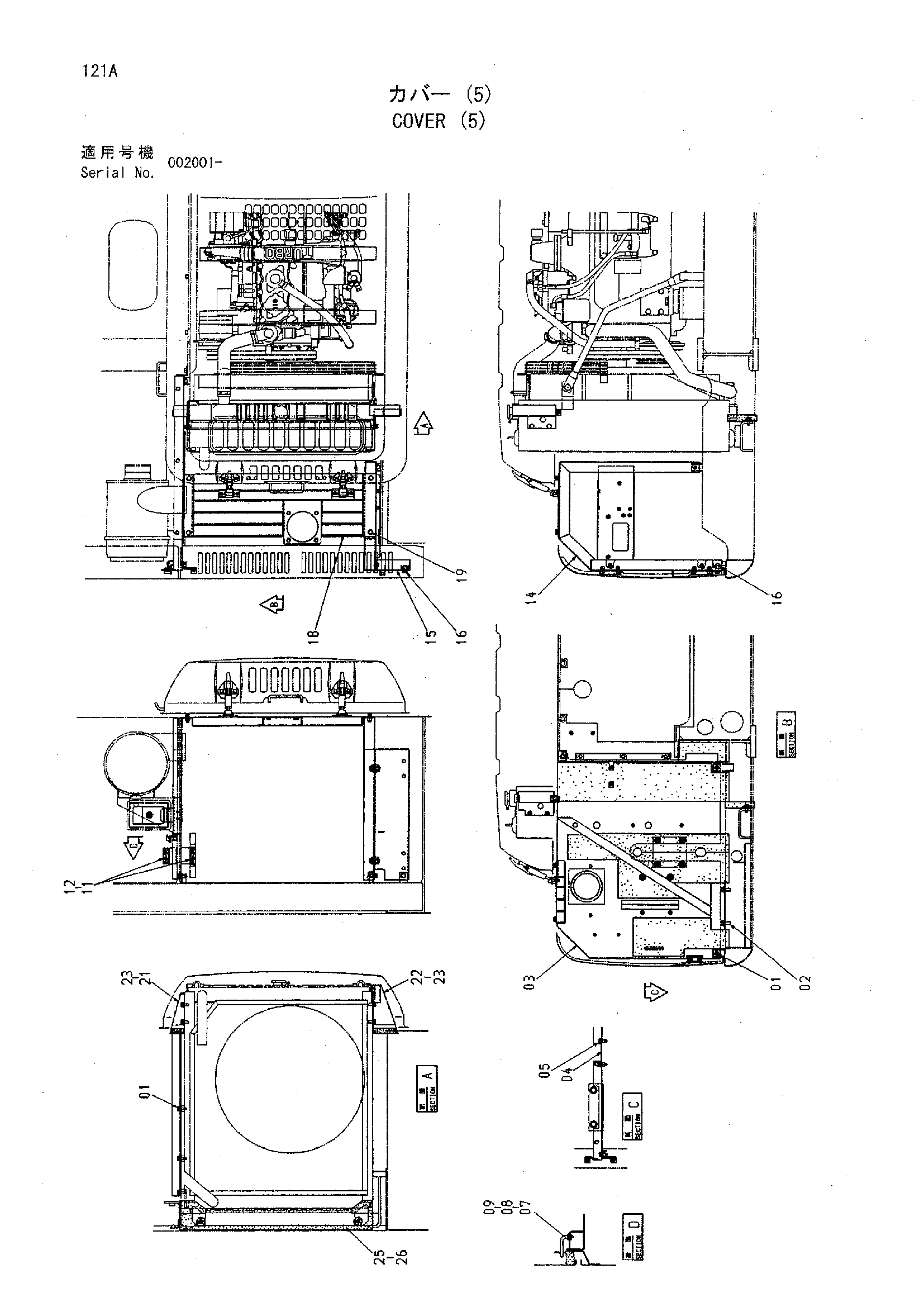

Крышка (5) — HITACHI HR1200SGM

Заводская схема «Крышка (5)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J021030	Болт с шайбой	4
01	J271030 замена: J901030	Болт с шайбой	4
01	J271030 замена: J222010	Болт с шайбой	4
02	J031235	Болт с шайбой	2
02	J281235 замена: J901235	Болт с шайбой	2
02	J281235 замена: 4249324	Болт с шайбой	2
03	9142896	Крышка	1
03A	6015169	Крышка	1
03B	4257087	Ограничитель	1
03C	J031030	Болт с шайбой	2
03C	J281030 замена: J901030	Болт с шайбой	2
03C	J281030 замена: 4486055	Болт с шайбой	2
04	4353976	Пластина	1
05	J021030	Болт с шайбой	4
05	J271030 замена: J901030	Болт с шайбой	4
05	J271030 замена: J222010	Болт с шайбой	4
07	9738313	Стойка	1
08	A590106	Плоская шайба	1
09	4022696	Стопорный палец	1
11	4175253	Кронштейн	2
12	J020614	Болт с шайбой	4
12	J260614 замена: J900614	Болт с шайбой	4
12	J260614 замена: A590106	Болт с шайбой	4
14	7030319	Опора	1
15	7030318	Опора	1
16	J021030	Болт с шайбой	5
16	J271030 замена: J901030	Болт с шайбой	5
16	J271030 замена: J222010	Болт с шайбой	5
18	7033981	Крышка	1
19	J021030	Болт с шайбой	4
19	J271030 замена: J901030	Болт с шайбой	4
19	J271030 замена: J222010	Болт с шайбой	4
21	8063297	Крышка	1
22	8063298	Крышка	1
23	J021025	Болт с шайбой	4
23	J271025 замена: J901025	Болт с шайбой	4
23	J271025 замена: J222010	Болт с шайбой	4
25	8063146	Крышка	1
26	J031025	Болт с шайбой	2
26	J281025 замена: J901025	Болт с шайбой	2
26	J281025 замена: 4486055	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
