Магнетик сепаратор трубопроводы — HITACHI HR1200SGM

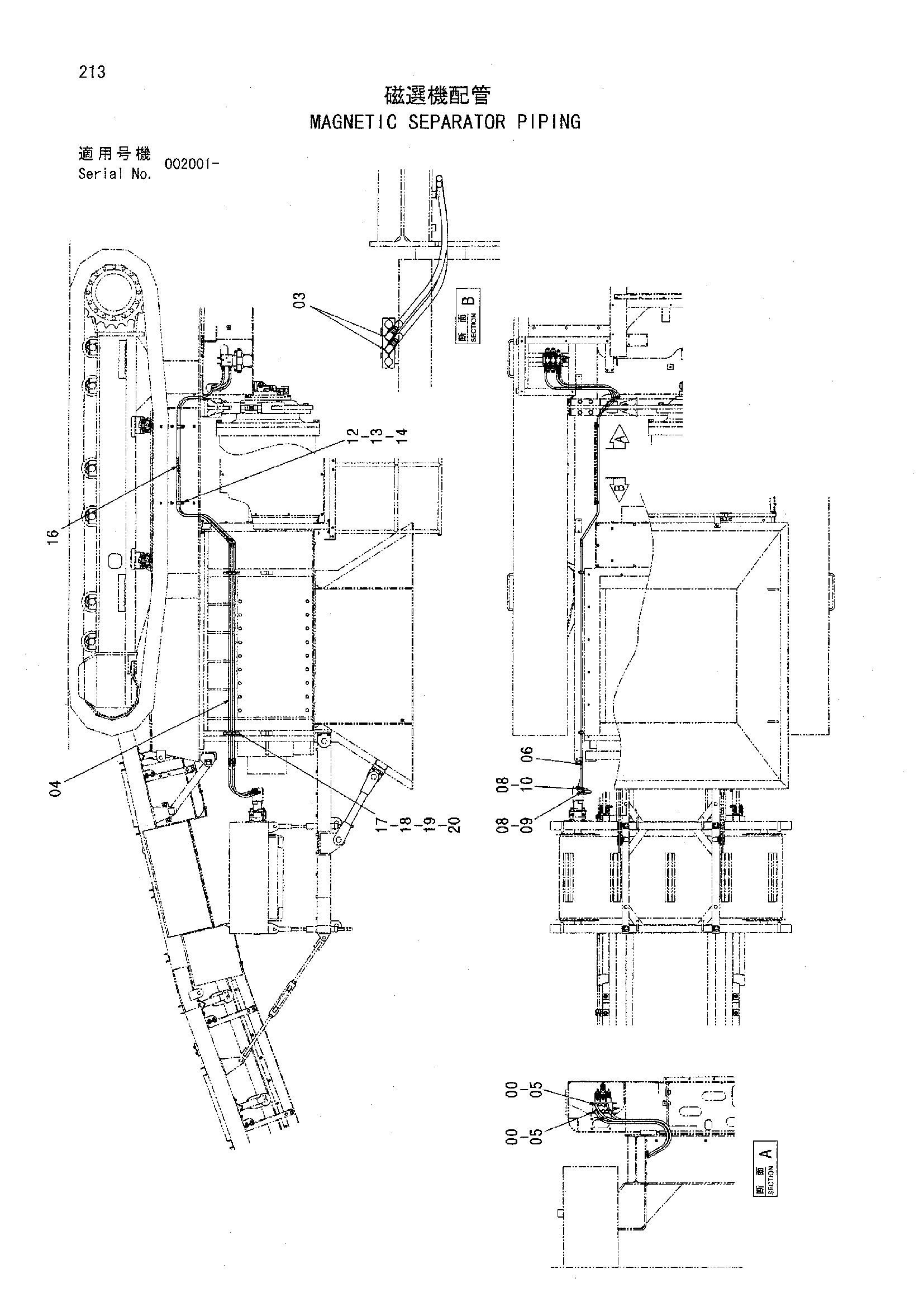

Заводская схема «Магнетик сепаратор трубопроводы» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190244 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9749273 | Трубка | 2 |
| 05 | 4305244 | Шланг | 2 |
| 06 | 4200466 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4305223 | Шланг | 2 |
| 09 | 4277651 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4200471 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4190282 | Зажим | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | J901016 | Болт | 2 |
| 16 | 4133527 | Защитный кожух | 8 |
| 17 | 4344281 | Хомут | 4 |
| 18 | 4344284 | Втулка | 8 |
| 19 | J900850 | Болт | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
