Электрооборудование (1-3) — HITACHI HR1200SGM

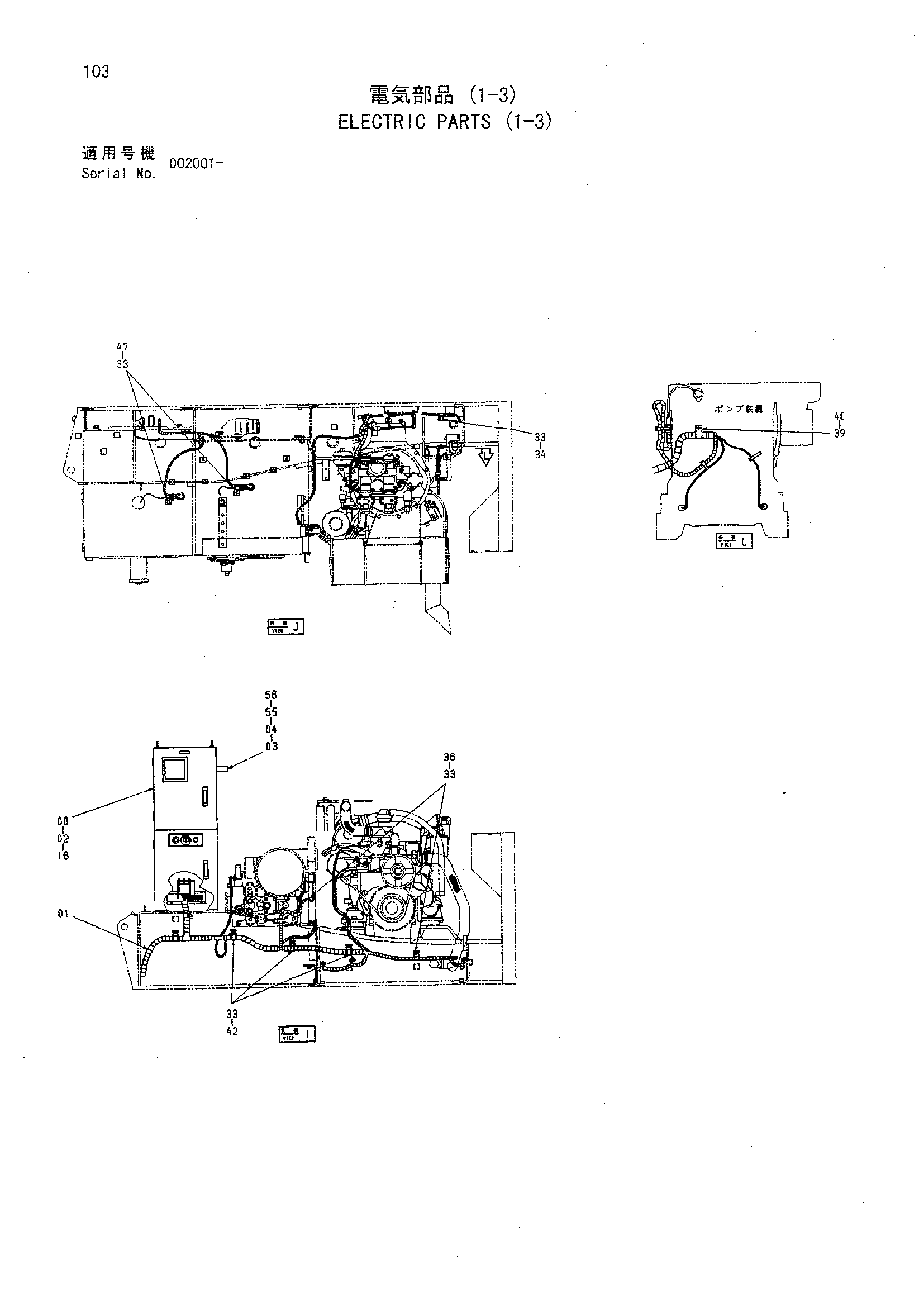

Заводская схема «Электрооборудование (1-3)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9192248 | Управление короб | 1 |
| 01 | 0003769 | Жгут проводов | 1 |
| 02 | 4439841 | Выключатель подвесной | 1 |
| 03 | 4091871 | Уровень | 1 |
| 04 | 3070974 | Кронштейн | 1 |
| 16 | J021025 | Болт с шайбой | 4 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 16 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 33 | J011020 | Болт с шайбой | 10 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 10 |
| 33 | J271020 замена: J222010 | Болт с шайбой | 10 |
| 36 | 4190273 | Зажим | 10 |
| 39 | J010616 | Болт с шайбой | 1 |
| 39 | J260616 замена: J900616 | Болт с шайбой | 1 |
| 39 | J260616 замена: A590106 | Болт с шайбой | 1 |
| 40 | 4000860 | Зажим трубка | 1 |
| 42 | 4192035 | Зажим | 3 |
| 47 | 4257159 | Кронштейн | 3 |
| 55 | J450520 | Винт с шайбой | 2 |
| 56 | M500504 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
