Конвейер (2) — HITACHI HR1200SGM

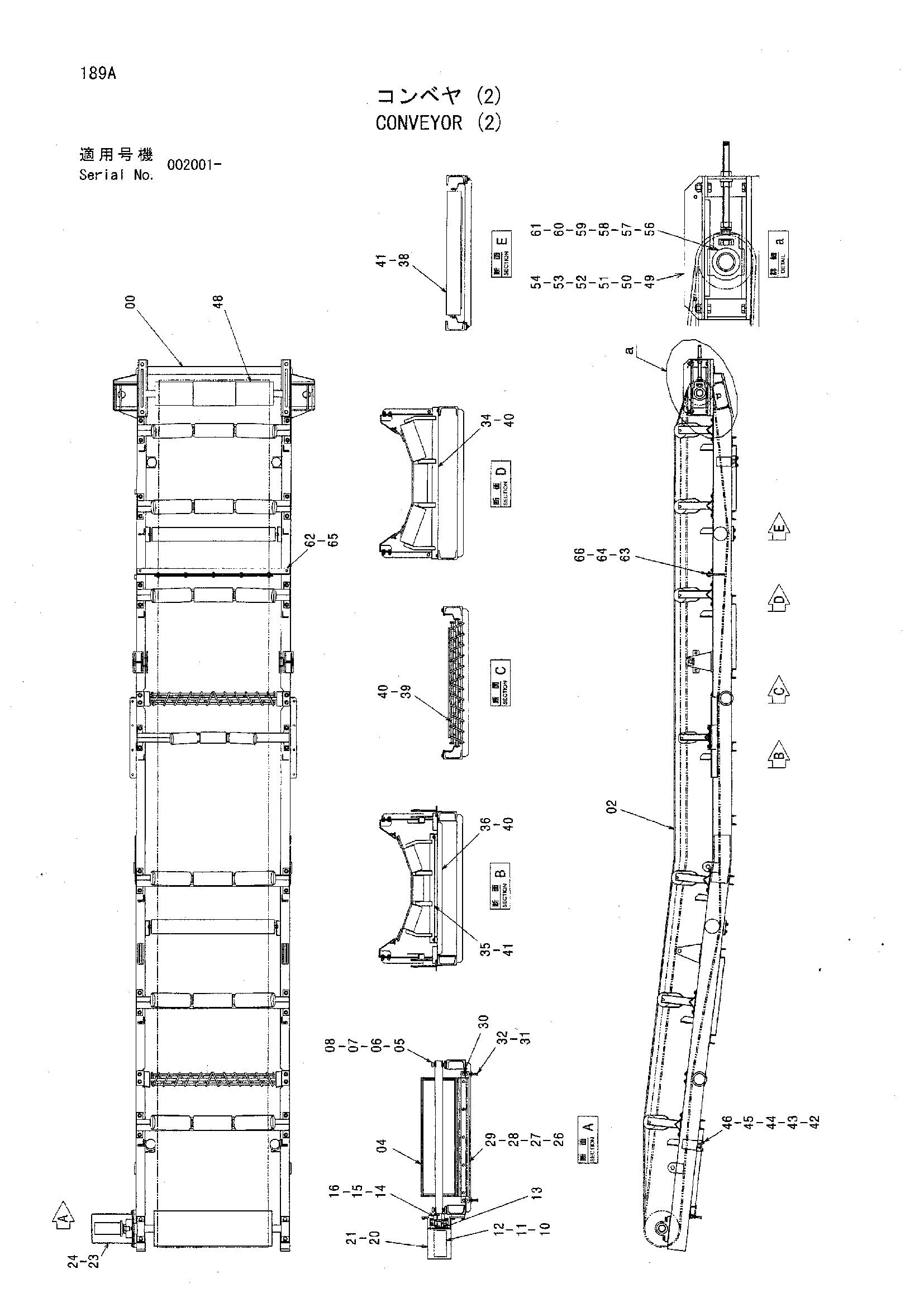

Заводская схема «Конвейер (2)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007863 | Рама | 1 |
| 02 | 4458171 | Ремень | 1 |
| 04 | 7035724 | Шкив | 1 |
| 05 | 4400127 | Подшипник. блок | 2 |
| 06 | J901650 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 08 | A590116 | Плоская шайба | 4 |
| 10 | 4423883 | Гидромотор | 1 |
| 11 | M341230 | Болт с внутренним шестигранником | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | 4383825 | Регулировочная шайба | 1 |
| 14 | 4401307 | Муфта | 1 |
| 15 | 94-2292 | Шпонка | 1 |
| 16 | M450816 | Комплект винт | 4 |
| 20 | 8071369 | Кронштейн | 1 |
| 21 | J021230 | Болт с шайбой | 4 |
| 21 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 21 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 23 | 7034204 | Крышка | 1 |
| 24 | J021016 | Болт с шайбой | 5 |
| 26 | 4412196 | Скрапер | 1 |
| 27 | 4412199 | Пластина | 1 |
| 28 | 4412195 | Пластина | 1 |
| 29 | J021030 | Болт с шайбой | 5 |
| 29 | J271030 замена: J901030 | Болт с шайбой | 5 |
| 29 | J271030 замена: J222010 | Болт с шайбой | 5 |
| 30 | J031025 | Болт с шайбой | 2 |
| 30 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 30 | J281025 замена: 4486055 | Болт с шайбой | 2 |
| 31 | M261065 | Болт | 2 |
| 32 | J950010 | Гайка | 2 |
| 34 | 4411917 | Ролик | 6 |
| 35 | 4393304 | Ролик | 1 |
| 36 | 7036854 | Опора | 1 |
| 38 | 4411918 | Ролик | 2 |
| 39 | 4411919 | Ролик | 2 |
| 40 | J031025 | Болт с шайбой | 36 |
| 40 | J281025 замена: J901025 | Болт с шайбой | 36 |
| 40 | J281025 замена: 4486055 | Болт с шайбой | 36 |
| 41 | J031020 | Болт с шайбой | 12 |
| 41 | J281020 замена: J901020 | Болт с шайбой | 12 |
| 41 | J281020 замена: 4486055 | Болт с шайбой | 12 |
| 42 | 4421724 | Каток направляющая | 4 |
| 43 | 8076704 | Кронштейн каток | 4 |
| 44 | J900825 | Болт | 4 |
| 45 | J950008 | Гайка | 4 |
| 46 | J031030 | Болт с шайбой | 8 |
| 46 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 46 | J281030 замена: 4486055 | Болт с шайбой | 8 |
| 48 | 7035725 | Шкив | 1 |
| 49 | 7035729 | Рама | 1 |
| 50 | 7035730 | Рама | 1 |
| 51 | 8070472 | Рама | 2 |
| 52 | J901640 | Болт | 8 |
| 53 | A590916 | Пружинная шайба | 8 |
| 54 | J950016 | Гайка | 4 |
| 56 | 4400128 | Подшипник. блок | 2 |
| 57 | 4337482 | Болт регулировочный | 2 |
| 58 | 4359107 | Гайка | 8 |
| 59 | A590120 | Плоская шайба | 2 |
| 60 | 4354201 | Втулка | 2 |
| 61 | A590920 | Пружинная шайба | 2 |
| 62 | 8076887 | Угол | 1 |
| 63 | 4422451 | Скрапер | 1 |
| 64 | 4422458 | Штанга плоский | 1 |
| 65 | J021020 | Болт с шайбой | 2 |
| 65 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 65 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 66 | J021035 | Болт с шайбой | 5 |
| 66 | J271035 замена: J901035 | Болт с шайбой | 5 |
| 66 | J271035 замена: J222010 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
