Пилотные гидролинии (4) — HITACHI HR1200SGM

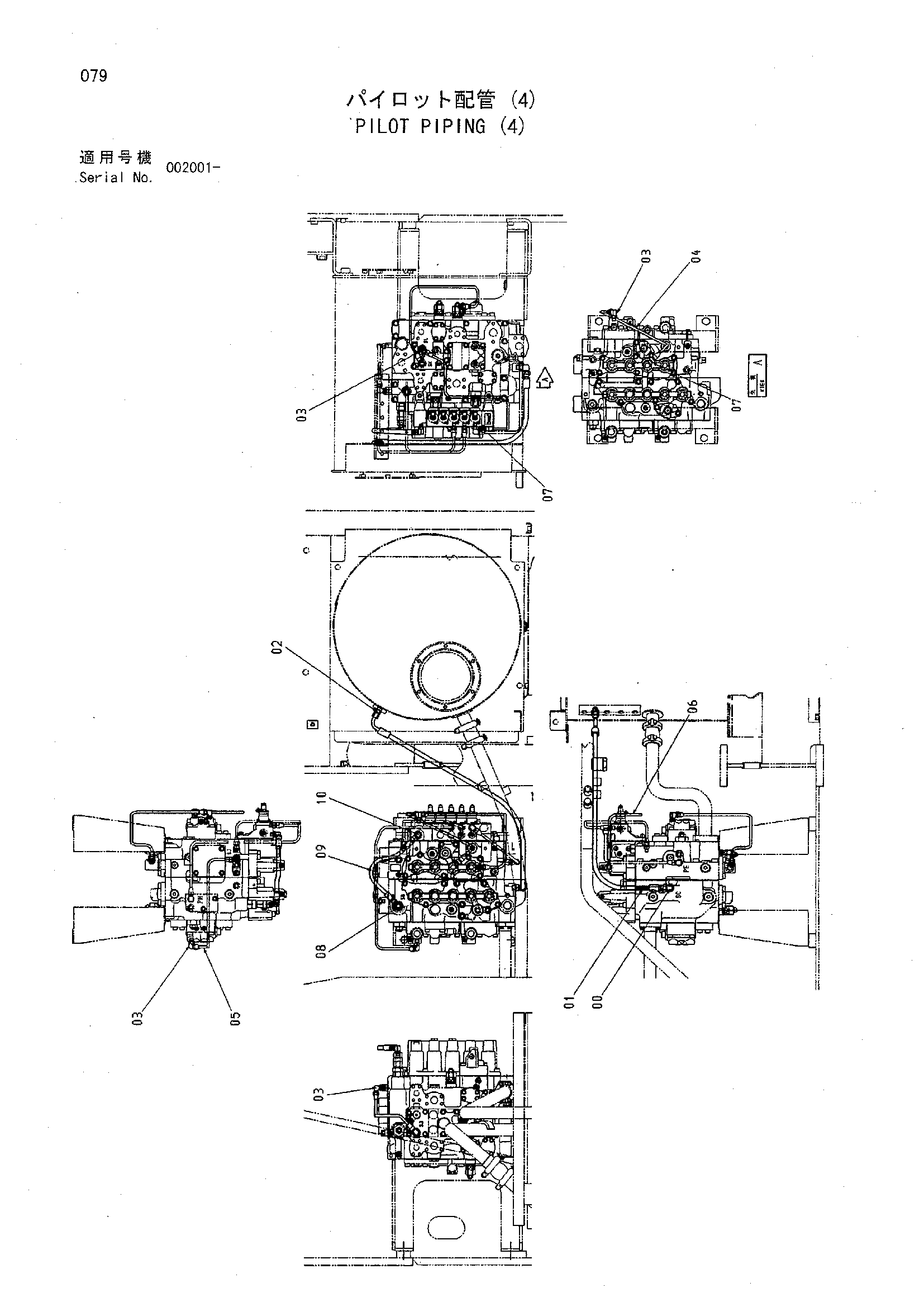

Заводская схема «Пилотные гидролинии (4)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154670 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4414437 | Шланг | 1 |
| 02 | 4200465 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4333887 | Трубка | 1 |
| 05 | 4333886 | Трубка | 1 |
| 06 | 3068872 | Трубка | 1 |
| 07 | 4255305 | Штуцер трубки | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4204121 | Шланг | 1 |
| 10 | 4200470 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4415752 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
