Гидрораспределитель (1/5) — HITACHI HR1200SGM

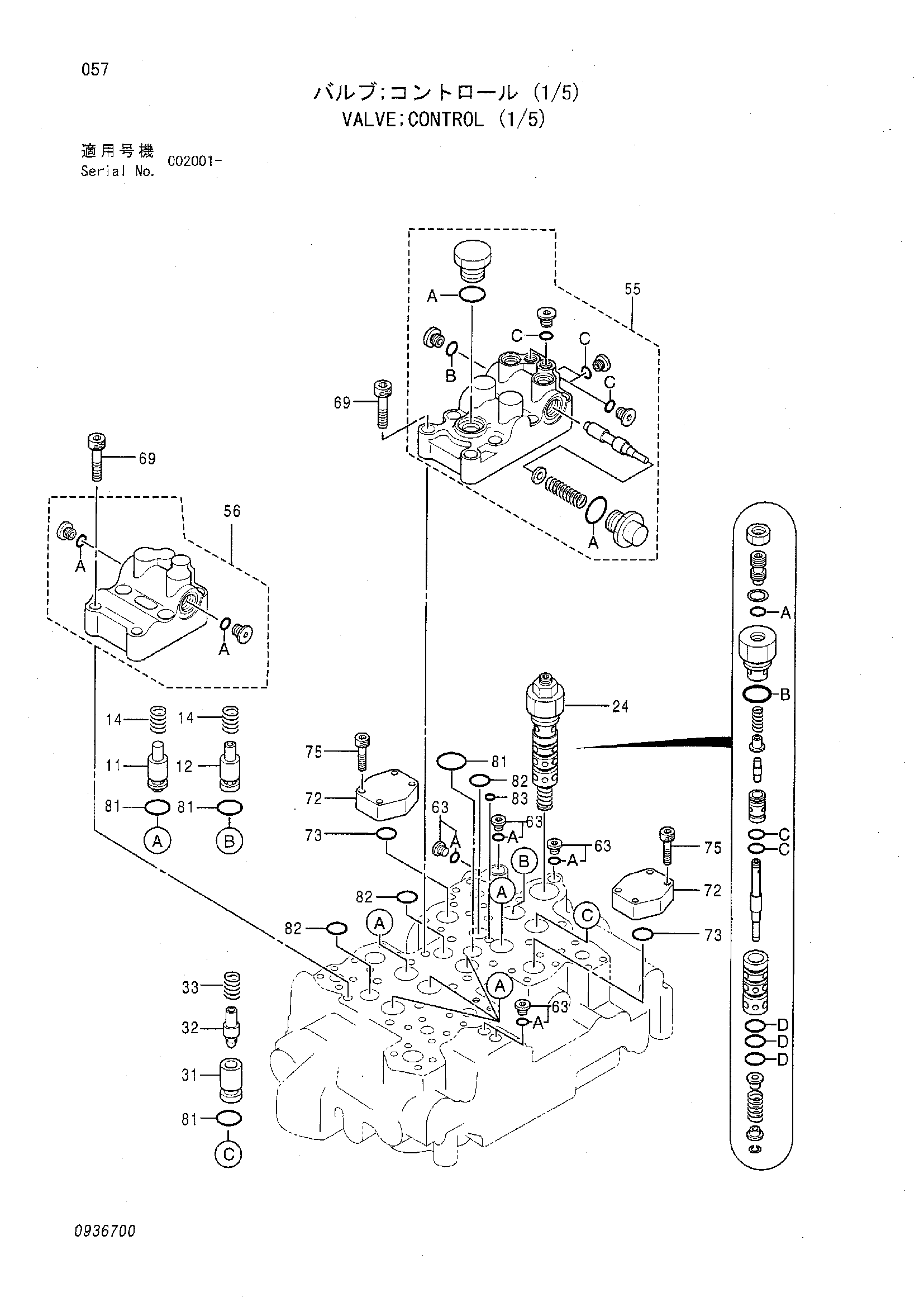

Заводская схема «Гидрораспределитель (1/5)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4392719 | Гидрораспределитель (1/5) | 1 | |
| 11 | 0685101 | Тарельчатый клапан | 5 |
| 12 | 0667717 | Тарельчатый клапан | 1 |
| 14 | 0667718 | Пружина | 6 |
| 24 | 4372034 | Клапан | 1 |
| 24A | 4154237 | Уплотнительное кольцо | 1 |
| 24B | 4510188 | Уплотнительное кольцо | 1 |
| 24C | 4506415 | Уплотнительное кольцо | 2 |
| 24D | 955655 | Уплотнительное кольцо | 3 |
| 31 | 0667720 | Втулка | 1 |
| 32 | 0667707 | Тарельчатый клапан | 1 |
| 33 | 0667708 | Пружина | 1 |
| 55 | 0672803 | Корпус | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 2 |
| 55B | 4509180 | Уплотнительное кольцо | 1 |
| 55C | 4506408 | Уплотнительное кольцо | 5 |
| 56 | 0685104 | Корпус | 1 |
| 56A | 957366 | Уплотнительное кольцо | 2 |
| 63 | 0667713 | Пробка в сборе | 5 |
| 63A | 4506408 | Уплотнительное кольцо | 1 |
| 69 | 0667714 | Болт с внутренним шестигранником | 14 |
| 72 | 0667726 | Колпачок | 2 |
| 73 | 966993 | Уплотнительное кольцо | 2 |
| 75 | 0413619 | Болт с внутренним шестигранником | 8 |
| 81 | 4226446 | Уплотнительное кольцо | 8 |
| 82 | 4506420 | Уплотнительное кольцо | 3 |
| 83 | 4506406 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
