Рычаг хода — HITACHI HR1200SGM

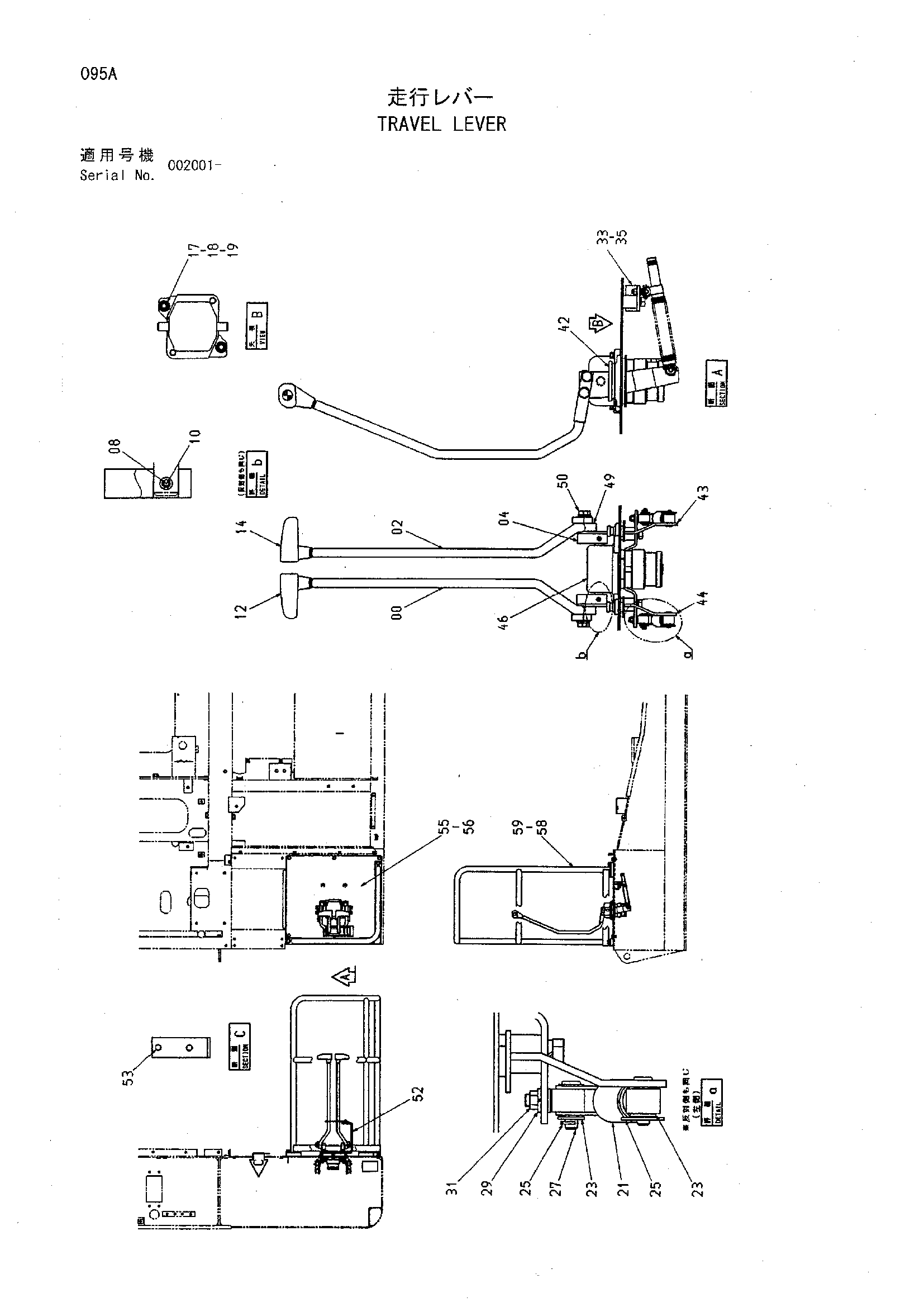

Заводская схема «Рычаг хода» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8062667	Рычаг (правый)	1
02	8062623	Рычаг (левый)	1
04	3072628	Кронштейн	2
08	4205317	Пружинный штифт	2
10	4205318	Пружинный штифт	2
12	2038735	Рукоятка	1
14	2038734	Рукоятка	1
17	J781035	Болт с внутренним шестигранником	2
18	A590910	Пружинная шайба	2
19	A590110	Плоская шайба	2
21	4204959	Амортизатор	2
23	A590108	Плоская шайба	4
25	4022697	Стопорный палец	4
27	4044928	Палец	2
29	A590908	Пружинная шайба	2
31	M500807	Гайка	2
33	4359716	Кронштейн	1
35	J011020	Болт с шайбой	2
35	J271020 замена: J901020	Болт с шайбой	2
35	J271020 замена: J222010	Болт с шайбой	2
42	3076503	Защитный чехол	2
43	9742277	Левый кронштейн	1
44	9742276	Правый кронштейн	1
46	9169583 замена: 9169605	Пилотный клапан (ход)	1
46	(9169605)	Пилотный клапан (ход)	1
47	J021225	Болт с шайбой	2
47	J271225 замена: J901225	Болт с шайбой	2
47	J271225 замена: J222012	Болт с шайбой	2
49	4395637	Проставка	2
50	J021055	Болт с шайбой	4
50	J271055 замена: J901055	Болт с шайбой	4
50	J271055 замена: J222010	Болт с шайбой	4
52	8071427	Замок	1
53	J011025	Болт с шайбой	2
53	J271025 замена: J901025	Болт с шайбой	2
53	J271025 замена: J222010	Болт с шайбой	2
55	7038612	Пол	1
56	J021025	Болт с шайбой	6
56	J271025 замена: J901025	Болт с шайбой	6
56	J271025 замена: J222010	Болт с шайбой	6
58	7038613	Поручень	1
59	J021225	Болт с шайбой	6
59	J271225 замена: J901225	Болт с шайбой	6
59	J271225 замена: J222012	Болт с шайбой	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
