Обратные трубопроводы (2) — HITACHI HR1200SGM

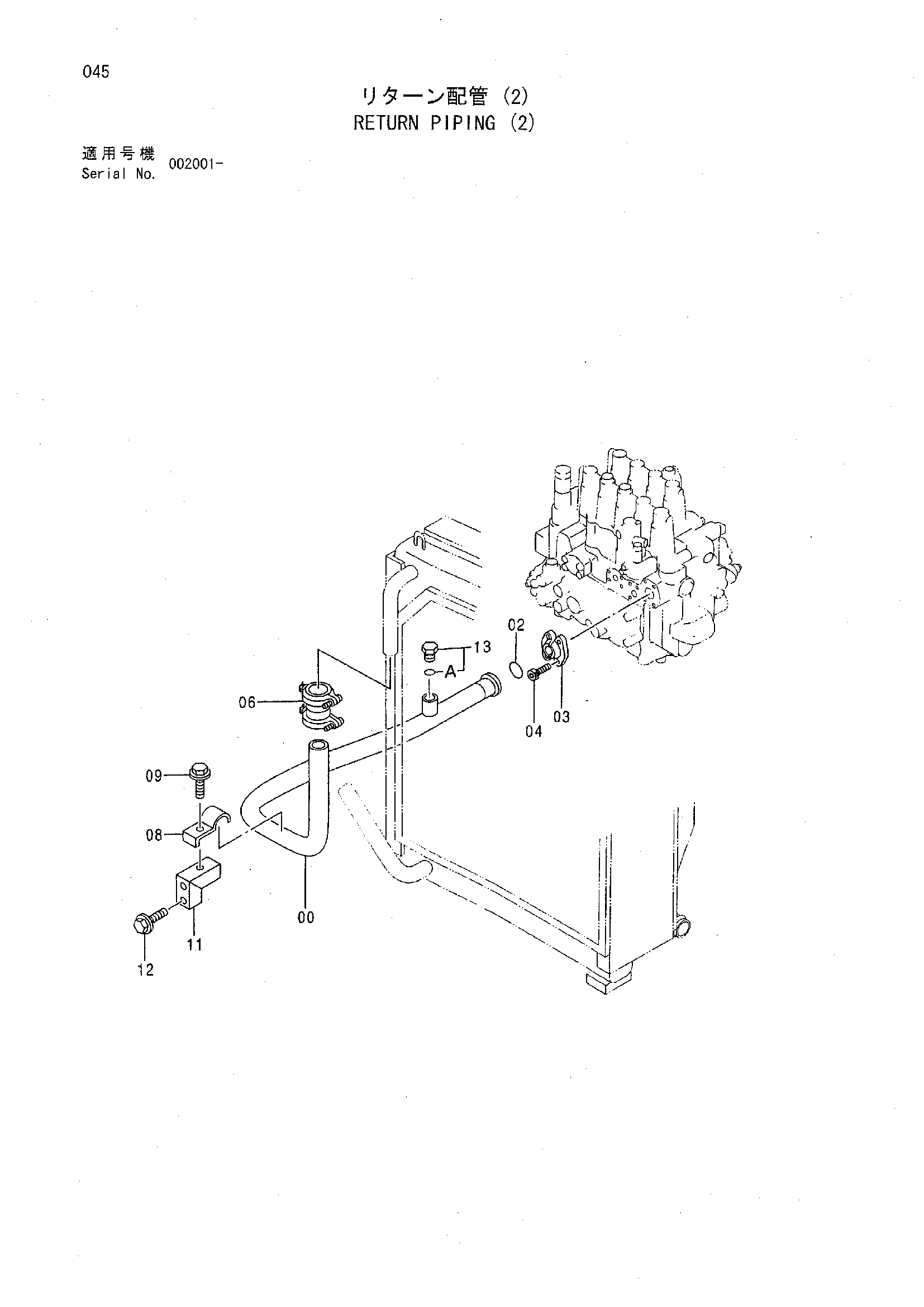

Заводская схема «Обратные трубопроводы (2)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066925 | Обратная трубка | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 1 |
| 03 | 4024049 | Разъёмный фланец | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 4069801 | Муфта | 1 |
| 08 | 4053698 | Хомут трубки | 1 |
| 09 | J011270 | Болт с шайбой | 1 |
| 09 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 09 | J271270 замена: J222012 | Болт с шайбой | 1 |
| 11 | 9742737 | Опора | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 12 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 13 | 4174542 | Пробка | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
