Ступень — HITACHI HR1200SGM

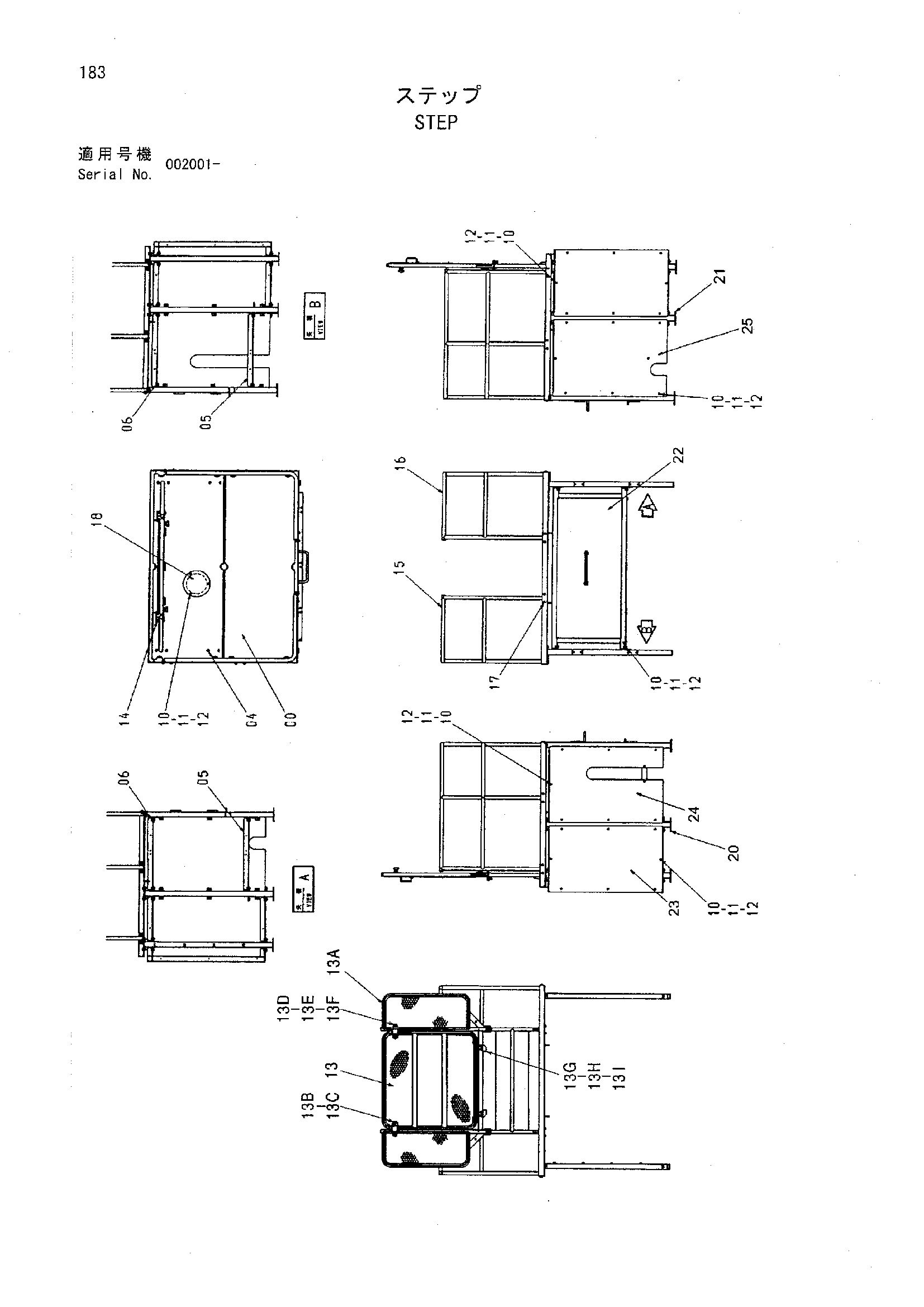

Заводская схема «Ступень» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018738 | Ступень | 1 |
| 04 | J021030 | Болт с шайбой | 12 |
| 04 | J271030 замена: J901030 | Болт с шайбой | 12 |
| 04 | J271030 замена: J222010 | Болт с шайбой | 12 |
| 05 | 4428581 | Кронштейн | 4 |
| 06 | J021025 | Болт с шайбой | 8 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 06 | J271025 замена: J222010 | Болт с шайбой | 8 |
| 10 | A590108 | Плоская шайба | 44 |
| 11 | A590908 | Пружинная шайба | 44 |
| 12 | J900812 | Болт | 44 |
| 13 | 9191346 | Защитный кожух | 1 |
| 13A | 6019261 | Защитный кожух | 1 |
| 13B | 4402408 | Рукоятка | 2 |
| 13C | 4438887 | Штанга | 2 |
| 13D | J901025 | Болт | 2 |
| 13E | A590110 | Плоская шайба | 2 |
| 13F | J950010 | Гайка | 2 |
| 13G | 4438907 | Кронштейн | 1 |
| 13H | J900820 | Болт | 2 |
| 13I | A590908 | Пружинная шайба | 2 |
| 14 | J021030 | Болт с шайбой | 8 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 14 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 15 | 7037495 | Поручень | 1 |
| 16 | 7037496 | Поручень | 1 |
| 17 | J021025 | Болт с шайбой | 12 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 17 | J271025 замена: J222010 | Болт с шайбой | 12 |
| 18 | 4428076 | Крышка | 1 |
| 20 | 7039831 | Стойка | 1 |
| 21 | 7039832 | Стойка | 1 |
| 22 | 6019866 | Стойка | 1 |
| 23 | 4449029 | Крышка | 2 |
| 24 | 4449030 | Крышка | 1 |
| 25 | 4449031 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
