Топливные трубопроводы — HITACHI HR1200SGM

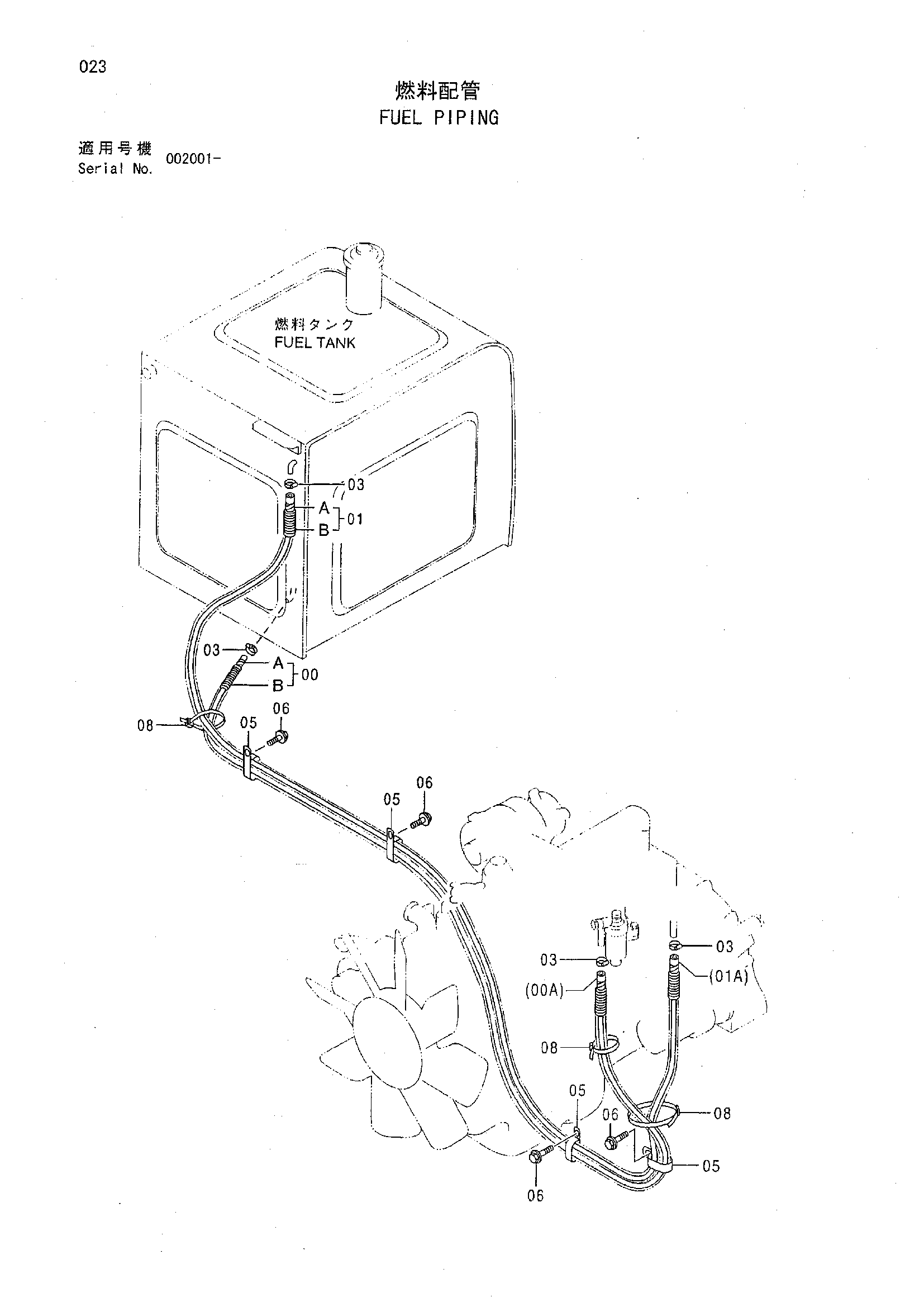

Заводская схема «Топливные трубопроводы» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9103619 | Топливный шланг | 1 |
| 00A | 4191976 | Топливный шланг | 1 |
| 00B | 4278392 | Трубка | 1 |
| 01 | 9112773 | Топливный шланг | 1 |
| 01A | 4295998 | Топливный шланг | 1 |
| 01B | 4295999 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 4 |
| 05 | 4190266 | Зажим | 4 |
| 06 | J011020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 08 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
