Крышка (6) — HITACHI HR1200SGM

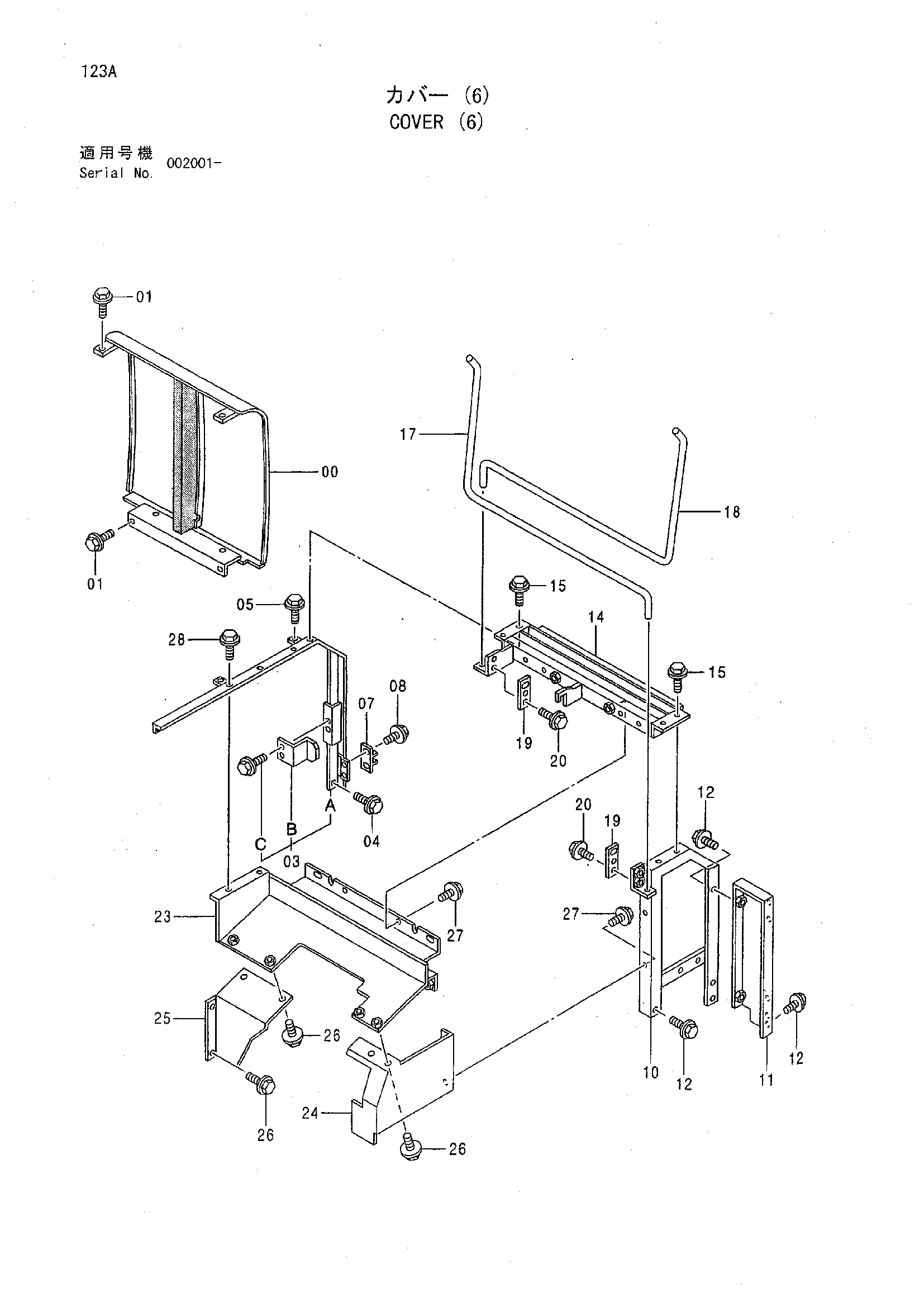

Заводская схема «Крышка (6)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6015121	Крышка	1
01	J031025	Болт с шайбой	4
01	J281025 замена: J901025	Болт с шайбой	4
01	J281025 замена: 4486055	Болт с шайбой	4
03	9143209	Опора в сборе	1
03A	7030355	Опора	1
03B	4257087	Ограничитель	1
03C	J031030	Болт с шайбой	2
03C	J281030 замена: J901030	Болт с шайбой	2
03C	J281030 замена: 4486055	Болт с шайбой	2
04	J021030	Болт с шайбой	2
04	J271030 замена: J901030	Болт с шайбой	2
04	J271030 замена: J222010	Болт с шайбой	2
05	J031030	Болт с шайбой	2
05	J281030 замена: J901030	Болт с шайбой	2
05	J281030 замена: 4486055	Болт с шайбой	2
07	4175253	Кронштейн	1
08	J020614	Болт с шайбой	2
08	J260614 замена: J900614	Болт с шайбой	2
08	J260614 замена: A590106	Болт с шайбой	2
10	7030354	Опора	1
11	7030317	Опора	1
12	J021030	Болт с шайбой	5
12	J271030 замена: J901030	Болт с шайбой	5
12	J271030 замена: J222010	Болт с шайбой	5
14	7030388	Опора	1
15	J021030	Болт с шайбой	4
15	J271030 замена: J901030	Болт с шайбой	4
15	J271030 замена: J222010	Болт с шайбой	4
17	3052305	Штанга торсион	1
18	3052306	Штанга торсион	1
19	4261669	Кронштейн	2
20	J021030	Болт с шайбой	4
20	J271030 замена: J901030	Болт с шайбой	4
20	J271030 замена: J222010	Болт с шайбой	4
23	7033736	Крышка	1
24	8063370	Крышка	1
25	3073328	Крышка	1
26	J021025	Болт с шайбой	6
26	J271025 замена: J901025	Болт с шайбой	6
26	J271025 замена: J222010	Болт с шайбой	6
27	J021030	Болт с шайбой	5
27	J271030 замена: J901030	Болт с шайбой	5
27	J271030 замена: J222010	Болт с шайбой	5
28	J031030	Болт с шайбой	2
28	J281030 замена: J901030	Болт с шайбой	2
28	J281030 замена: 4486055	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
