Привод устройство — HITACHI HR1200SGM

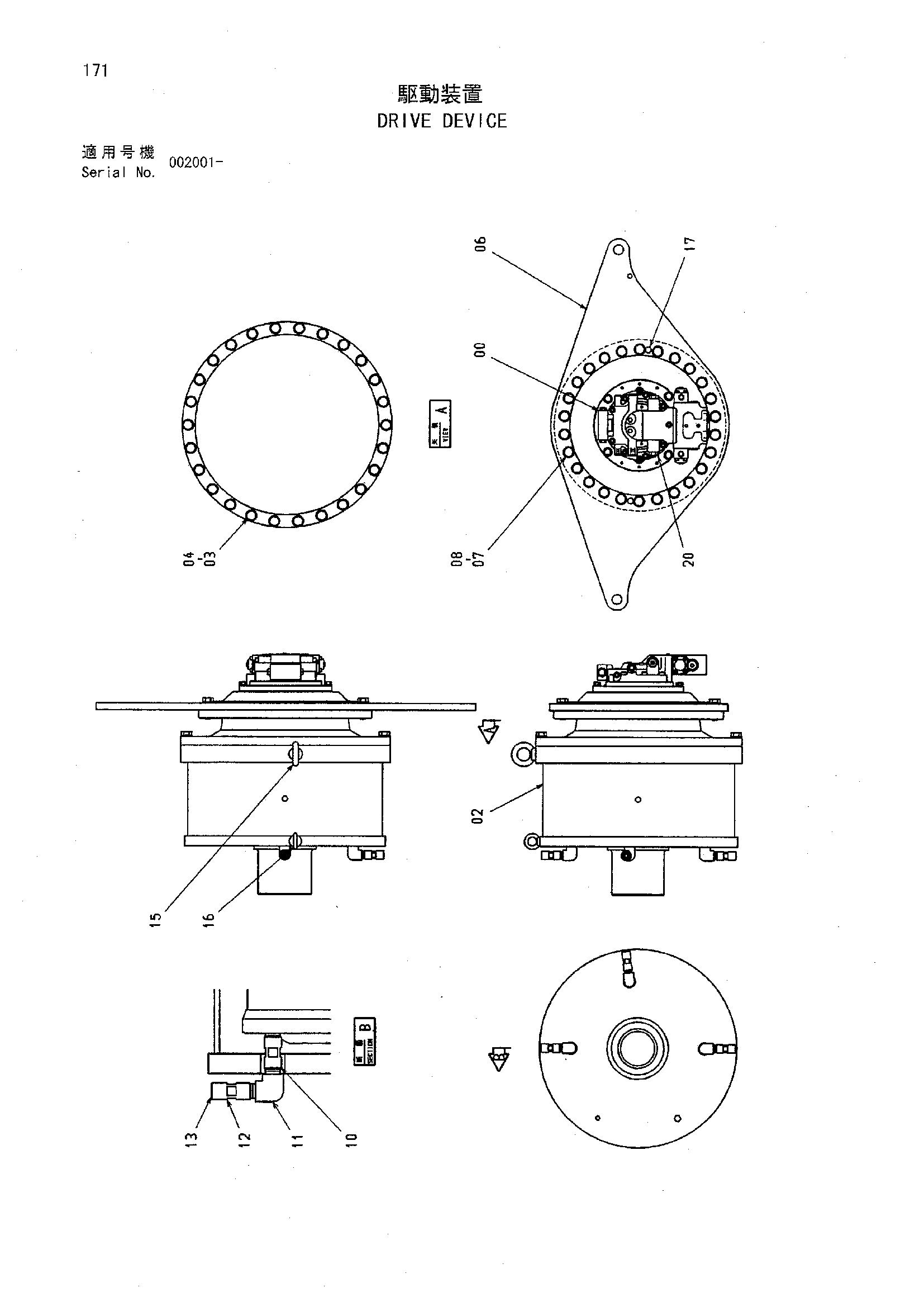

Заводская схема «Привод устройство» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9170259 | Привод устройство | 1 |
| 00A | 4394918 | Гидромотор | 1 |
| 02 | 7034406 | Корпус | 1 |
| 03 | J932790 | Болт | 30 |
| 04 | 4085857 | Шайба | 30 |
| 06 | 2042278 | Рукоять | 1 |
| 07 | J932780 | Болт | 26 |
| 08 | 4085857 | Шайба | 26 |
| 10 | 4391114 | Трубка | 3 |
| 11 | 94-0619 | Угловой штуцер | 3 |
| 12 | 4391118 | Трубка | 3 |
| 13 | 94-2014 | Пробка | 3 |
| 15 | 4110308 | Болт проушина | 1 |
| 16 | 4027471 | Болт проушина | 1 |
| 17 | 425175 | Пробка | 2 |
| 20 | 4420956 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
