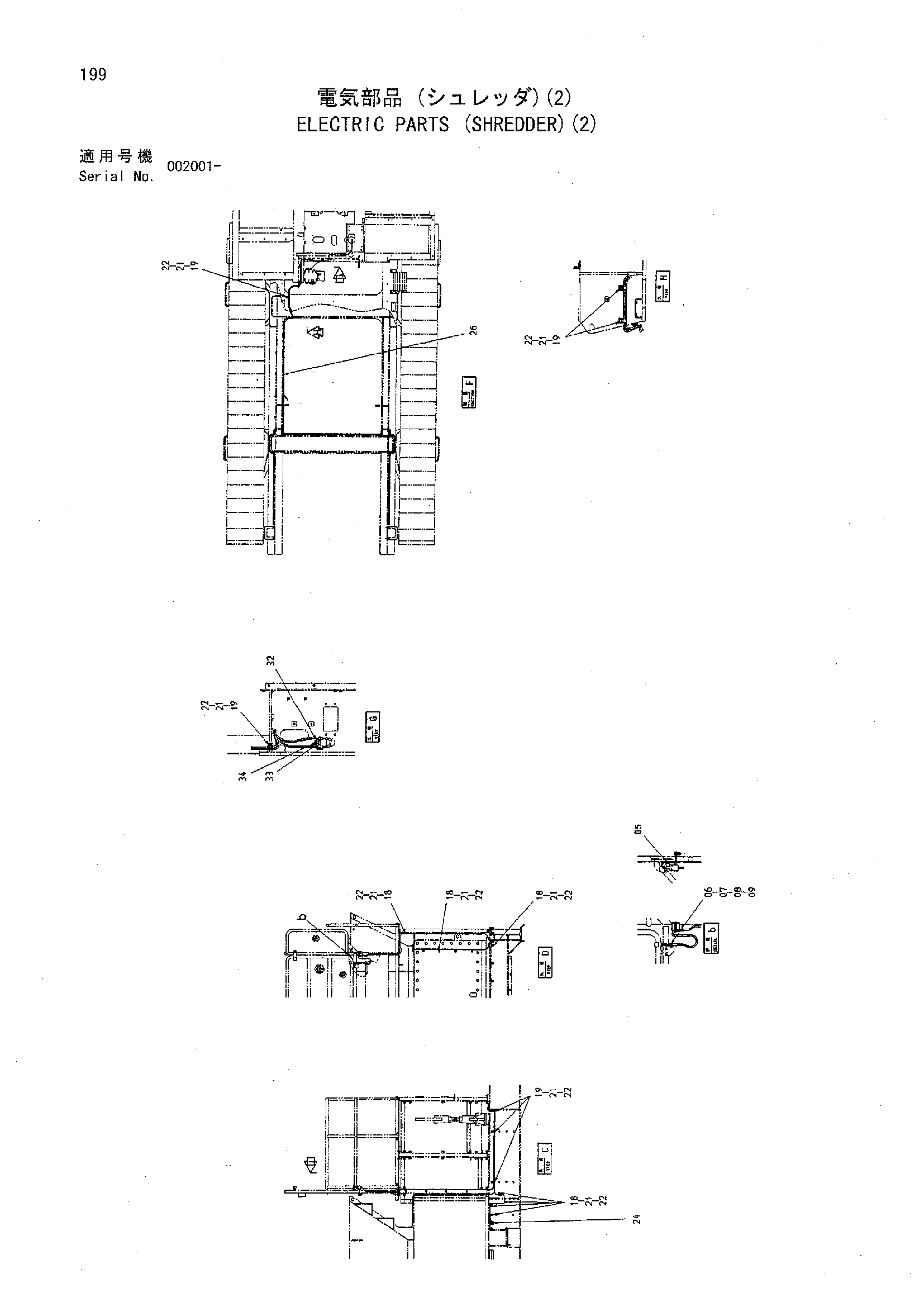

Электрооборудование (схреддер)(2) — HITACHI HR1200SGM
Заводская схема «Электрооборудование (схреддер)(2)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4440367 | Выключатель концевой | 1 |
| 06 | J780530 | Болт с внутренним шестигранником | 2 |
| 07 | M500504 | Гайка | 4 |
| 08 | A590105 | Плоская шайба | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 18 | 4190261 | Зажим | 10 |
| 19 | 4192018 | Зажим | 6 |
| 21 | J901016 | Болт | 10 |
| 22 | A590910 | Пружинная шайба | 10 |
| 24 | 4387501 | Резиновая втулка | 10 |
| 26 | 2045415 | Жгут проводов | 10 |
| 32 | 4257159 | Кронштейн | 1 |
| 33 | 4336875 | Кронштейн | 1 |
| 34 | J011020 | Болт с шайбой | 1 |
| 34 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 34 | J271020 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
