Конвейер трубопроводы — HITACHI HR1200SGM

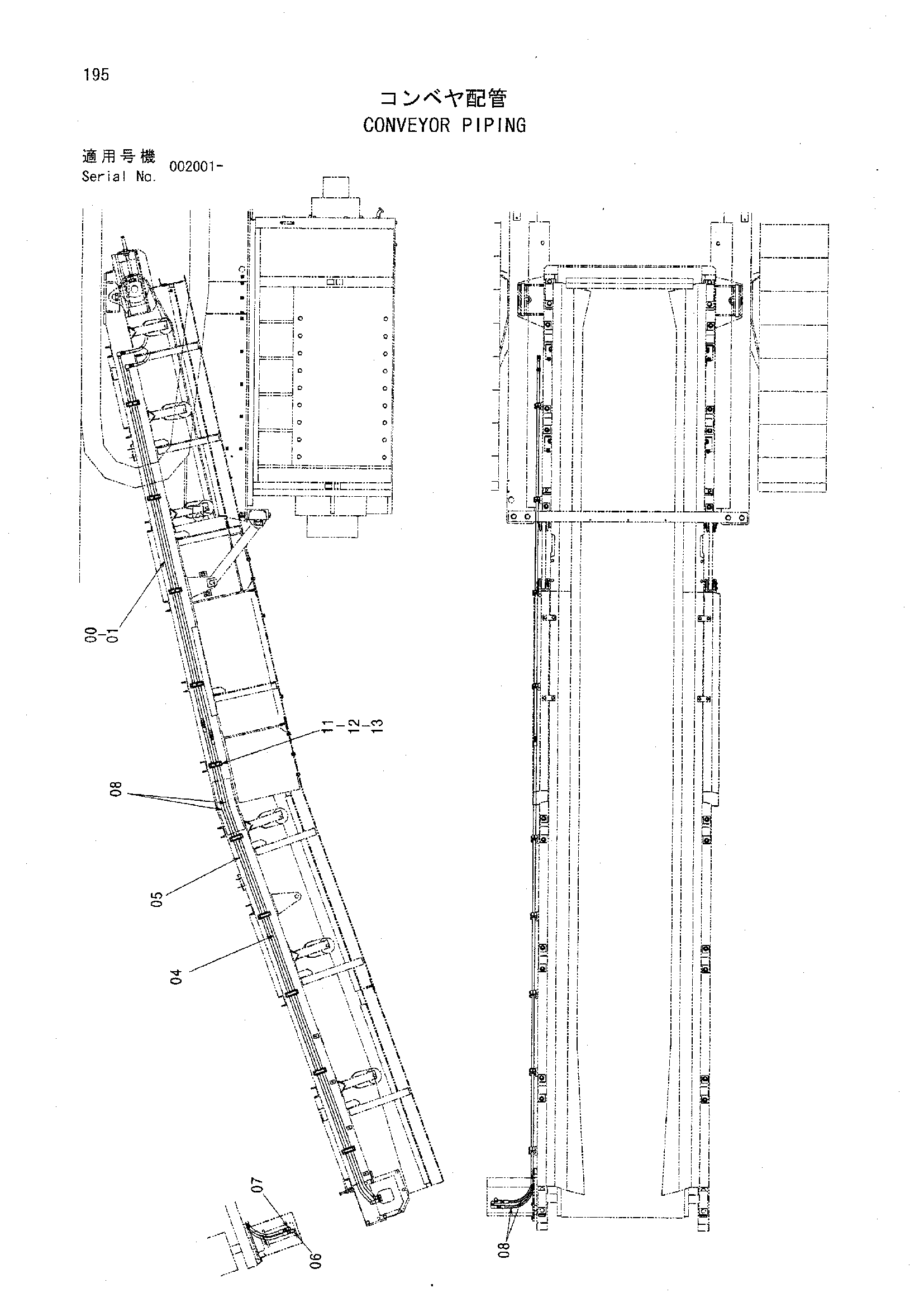

Заводская схема «Конвейер трубопроводы» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755070 | Трубка | 2 |
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4263043 | Шланг | 1 |
| 05 | 4305250 | Шланг | 1 |
| 06 | 4277651 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200471 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4044420 | Защитный кожух | 4 |
| 11 | 4349111 | Хомут | 20 |
| 12 | 4344284 | Втулка | 20 |
| 13 | J010850 | Болт с шайбой | 20 |
| 13 | J260850 замена: J900850 | Болт с шайбой | 20 |
| 13 | J260850 замена: A590108 | Болт с шайбой | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
