Магнетик сепаратор — HITACHI HR1200SGM

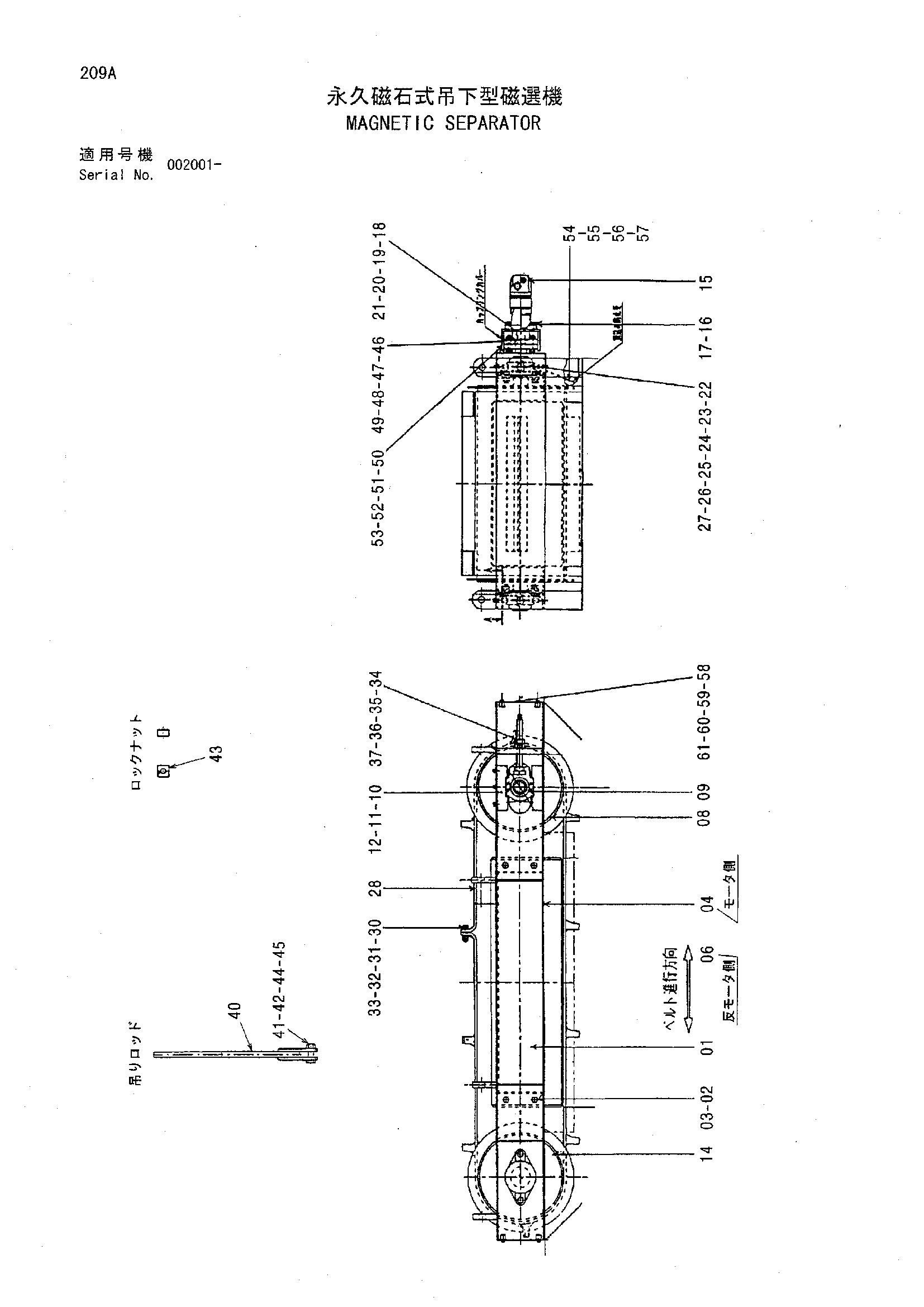

Заводская схема «Магнетик сепаратор» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4474340	Магнит корпус	1
02	J921635	Болт	8
03	A590916	Пружинная шайба	8
04	4478785	Рама M	1
06	4478788	Рама	1
08	4478790	Шкив	1
09	4478791	Подшипник. блок	2
10	4478792	Направляющая	2
11	J900820	Болт	6
12	A590908	Пружинная шайба	6
14	4478796	Шкив привод	1
15	4383503	Гидромотор	1
16	J921230	Болт	4
17	A590912	Пружинная шайба	4
18	4478799	Кронштейн	1
19	J922030	Болт	1
20	A590920	Пружинная шайба	1
21	4478802	Втулка	1
22	4478805	Проставка	1
23	4478806	Подшипник. блок	1
24	4478807	Подшипник. блок	1
25	J921650	Болт	4
26	A590916	Пружинная шайба	4
27	A590116	Плоская шайба	4
28	4440624	Ремень	1
30	4478813	Штанга	2
31	4478814	Болт	6
32	4478815	Гайка	12
33	4478816	Пружинная шайба	6
34	4478817	Болт регулировочный	2
35	4478818	Гайка	2
36	A765080	Шплинт	2
37	J950024	Гайка	2
40	4478823	Шток	4
41	4478824	Болт	4
42	J950024	Гайка	4
43	J950024	Гайка	8
44	4478827	Шайба	4
45	A765050	Шплинт	4
46	4478829	Муфта фланец	1
47	4478830	Болт	6
48	J950012	Гайка	6
49	A590912	Пружинная шайба	6
50	4478833	Крышка	1
51	J921016	Болт	4
52	A590910	Пружинная шайба	4
53	A590110	Плоская шайба	4
54	4478844	Пластина	1
55	J900816	Болт	5
56	A590908	Пружинная шайба	5
57	A590108	Плоская шайба	5
58	4478848	Крышка	2
59	J900820	Болт	8
60	A590908	Пружинная шайба	8
61	4478851	Бобышка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
