Гидрораспределитель (2/5) — HITACHI HR1200SGM

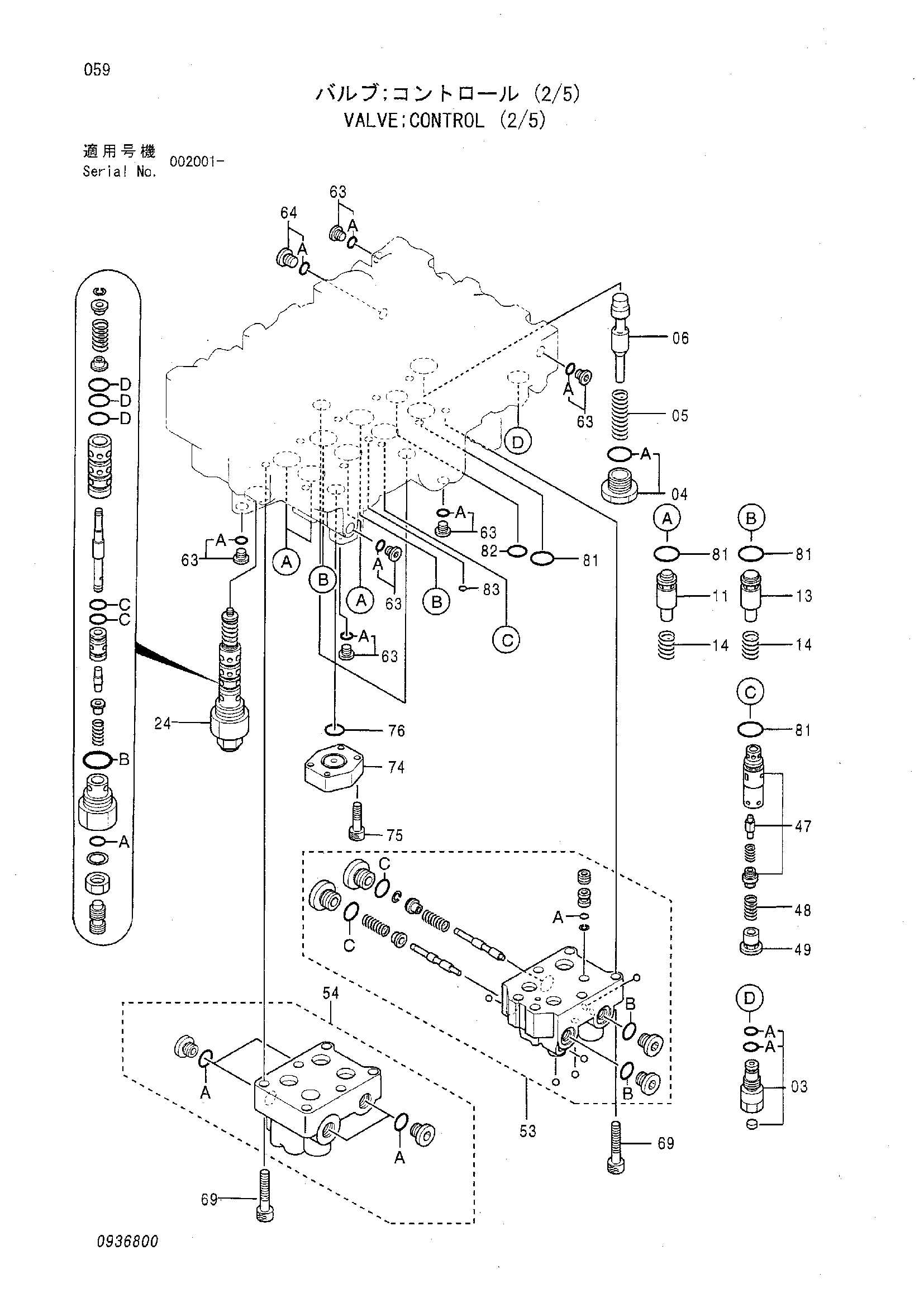

Заводская схема «Гидрораспределитель (2/5)» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4392719 | Гидрораспределитель (2/5) | 1 | |
| 03 | 0667810 | Пробка | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 2 |
| 04 | 0667811 | Пробка | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 0667812 | Пружина | 1 |
| 11 | 0685101 | Тарельчатый клапан | 3 |
| 13 | 0667813 | Тарельчатый клапан | 2 |
| 14 | 0667718 | Пружина | 5 |
| 24 | 4372034 | Клапан | 1 |
| 24A | 4154237 | Уплотнительное кольцо | 1 |
| 24B | 4510188 | Уплотнительное кольцо | 1 |
| 24C | 4506415 | Уплотнительное кольцо | 2 |
| 24D | 955655 | Уплотнительное кольцо | 3 |
| 47 | 0667818 | Тарельчатый клапан | 1 |
| 48 | 0667721 | Пружина | 1 |
| 49 | 0667722 | Проставка | 1 |
| 53 | 0667819 | Корпус | 1 |
| 53A | 4506406 | Уплотнительное кольцо | 1 |
| 53B | 957366 | Уплотнительное кольцо | 2 |
| 53C | 4506418 | Уплотнительное кольцо | 2 |
| 54 | 0685202 | Корпус | 1 |
| 54A | 957366 | Уплотнительное кольцо | 4 |
| 63 | 0667713 | Пробка в сборе | 6 |
| 63A | 4506408 | Уплотнительное кольцо | 1 |
| 64 | 0667817 | Пробка в сборе | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 0667714 | Болт с внутренним шестигранником | 12 |
| 74 | 0413712 | Колпачок | 3 |
| 75 | 0413619 | Болт с внутренним шестигранником | 12 |
| 76 | 0224422 | Уплотнительное кольцо | 3 |
| 81 | 4226446 | Уплотнительное кольцо | 7 |
| 82 | 4506420 | Уплотнительное кольцо | 1 |
| 83 | 4506406 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
