Скрапер 750 — HITACHI HR1200SGM

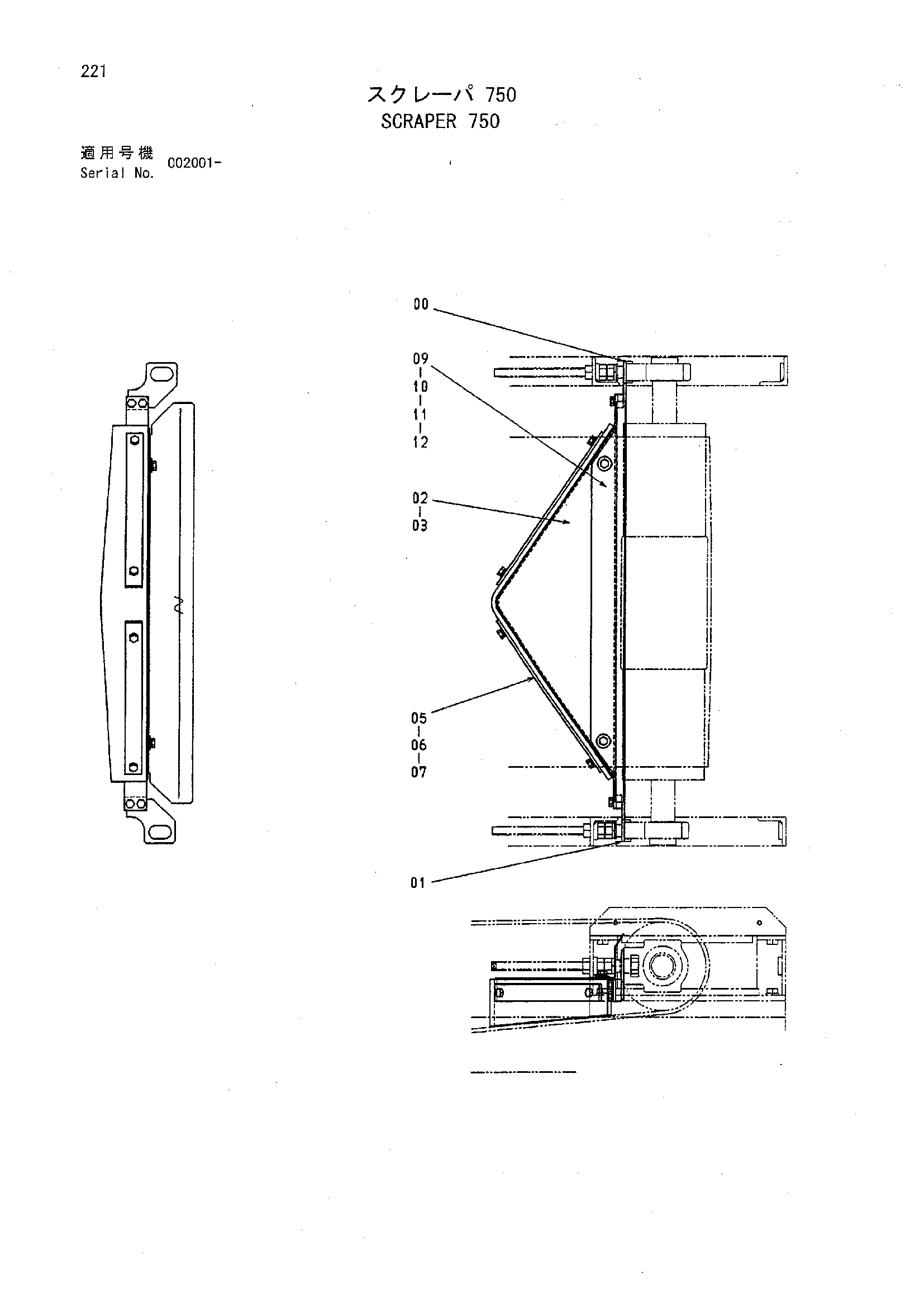

Заводская схема «Скрапер 750» для HITACHI HR1200SGM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750814 | Правый кронштейн | 1 |
| 01 | 9750815 | Левый кронштейн | 1 |
| 02 | 8078067 | Кронштейн | 1 |
| 03 | J011020 | Болт с шайбой | 4 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 03 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 05 | 4428134 | Резиновая прокладка | 1 |
| 06 | 4428135 | Пластина | 2 |
| 07 | J021040 | Болт с шайбой | 4 |
| 07 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 07 | J271040 замена: J222010 | Болт с шайбой | 4 |
| 09 | 4428136 | Крышка | 1 |
| 10 | J901025 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SGM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
