Крышка двигателя — HITACHI HR1200SG

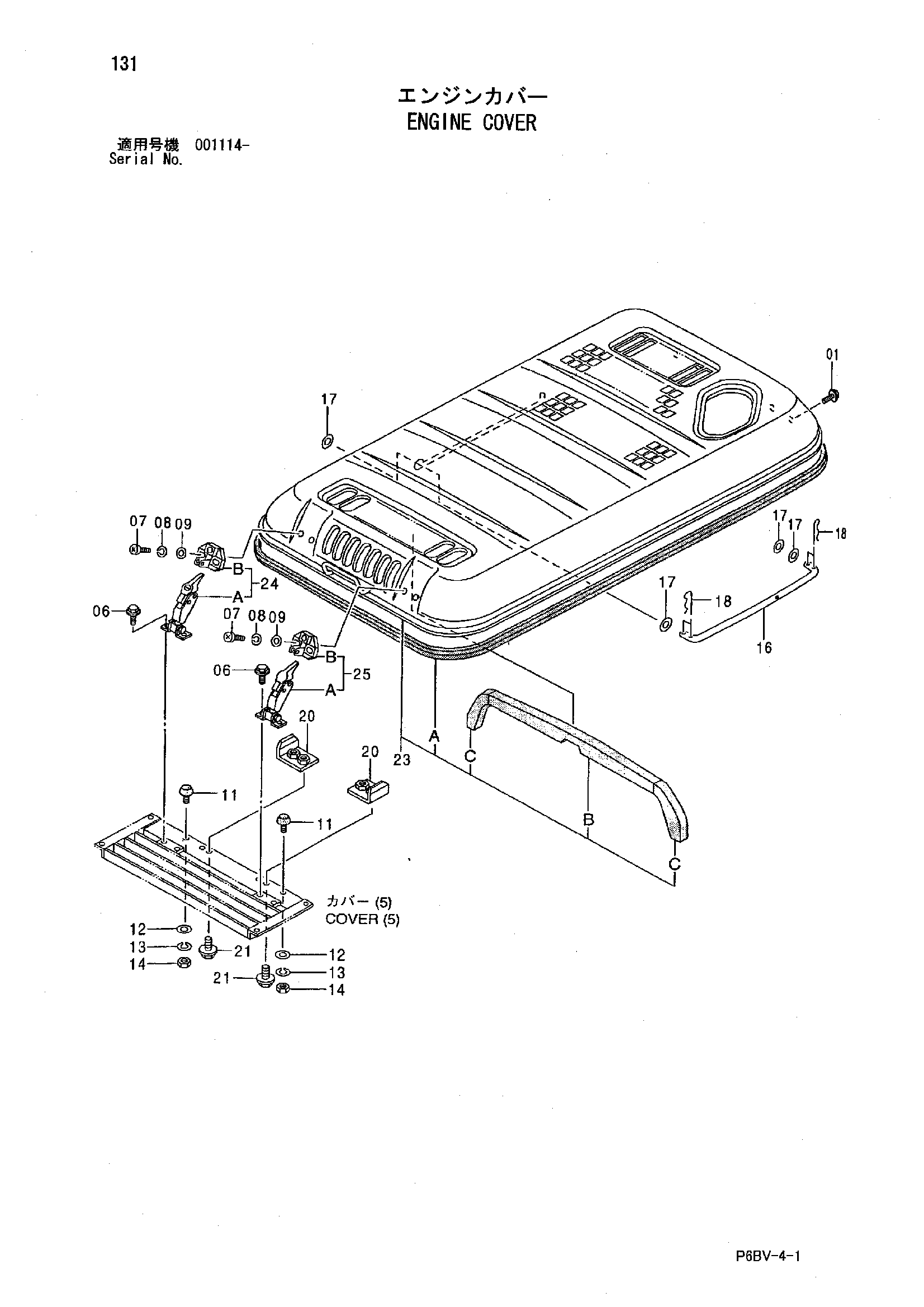

Заводская схема «Крышка двигателя» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | M430825 | Винт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4294508 | Ограничитель | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | J950010 | Гайка | 2 |
| 16 | 4278783 | Стойка | 1 |
| 17 | A590116 | Плоская шайба | 4 |
| 18 | 4022701 | Стопорный палец | 4 |
| 20 | 9743889 | Кронштейн | 2 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 5004734 | Крышка двигатель | 1 |
| 23A | 4278601 | Резиновая прокладка | 1 |
| 23B | 4380232 | Резиновая прокладка | 1 |
| 23C | 4380233 | Резиновая прокладка | 2 |
| 24 | 4377519 | Защёлка | 1 |
| 24A | 3077612 | Защёлка | 1 |
| 24B | 3077611 | Анкхор | 1 |
| 25 | 4377569 | Защёлка | 1 |
| 25A | 3077613 | Защёлка | 1 |
| 25B | 3077611 | Анкхор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
