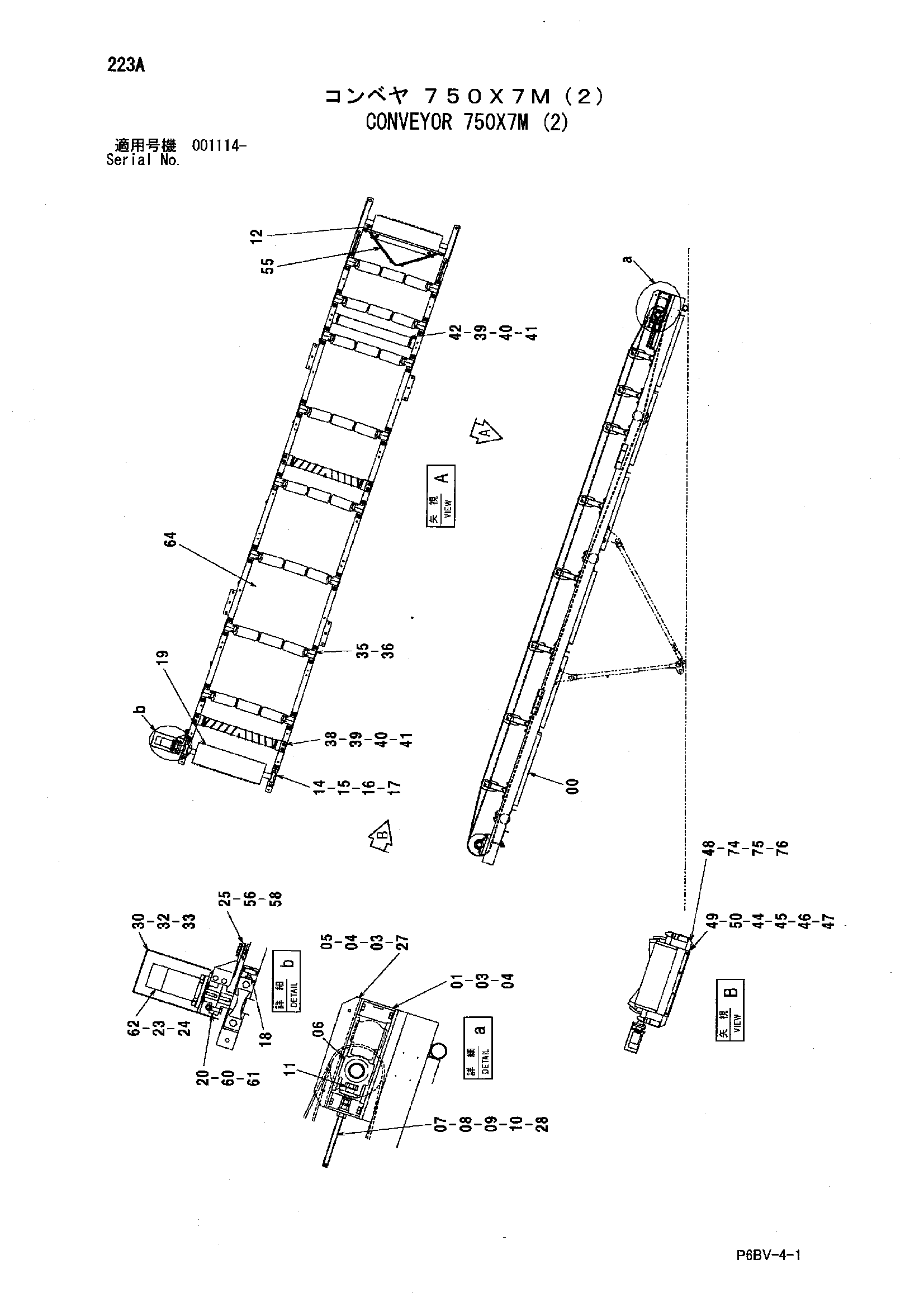

Конвейер 750X7M (2) — HITACHI HR1200SG

Заводская схема «Конвейер 750X7M (2)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006783	Рама	1
01	7030366	Рама	2
03	J901640	Болт	8
04	A590916	Пружинная шайба	8
05	J950016	Гайка	4
06	4355517	Подшипник блок	2
07	4337482	Болт регулировочный	2
08	4359107	Гайка	8
09	A590920	Пружинная шайба	2
10	A590120	Плоская шайба	2
11	4367276	Шайба	2
12	7037437	Шкив	1
14	4074037	Подшипник. блок	2
15	J901660	Болт	4
16	A590916	Пружинная шайба	4
17	A590116	Плоская шайба	4
18	J901235	Болт	2
19	7037438	Шкив	1
20	94-2292	Шпонка	1
23	M341230	Болт с внутренним шестигранником	4
24	A590912	Пружинная шайба	4
25	8065609	Кронштейн	1
27	8082948	Рама	2
28	4449235	Втулка	2
30	8078514	Крышка	1
32	J901016	Болт	2
33	A590910	Пружинная шайба	2
35	J281025	Болт с шайбой	32
35A	J901025	Болт	1
35B	4486055	Шайба	1
36	4428130	Ролик	8
38	4393306	Ролик	2
39	J901025	Болт	12
40	A590910	Пружинная шайба	12
41	J217083	Шайба	12
42	4393305	Ролик	1
44	J901040	Болт	4
45	A590110	Плоская шайба	8
46	A590910	Пружинная шайба	4
47	J950010	Гайка	4
48	8078066	Кронштейн	1
49	4428131	Скрапер	1
50	4428132	Пластина	1
55	9185157	Скрапер 750	1
56	4370390	Палец	1
58	A764040	Шплинт	1
60	4379721	Муфта фланец	1
61	M340620	Болт с внутренним шестигранником	2
62	4390182	Гидромотор	1
64	4428133	Ремень	1
74	J901025	Болт	2
75	A590910	Пружинная шайба	2
76	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
