Блок трубопроводы — HITACHI HR1200SG

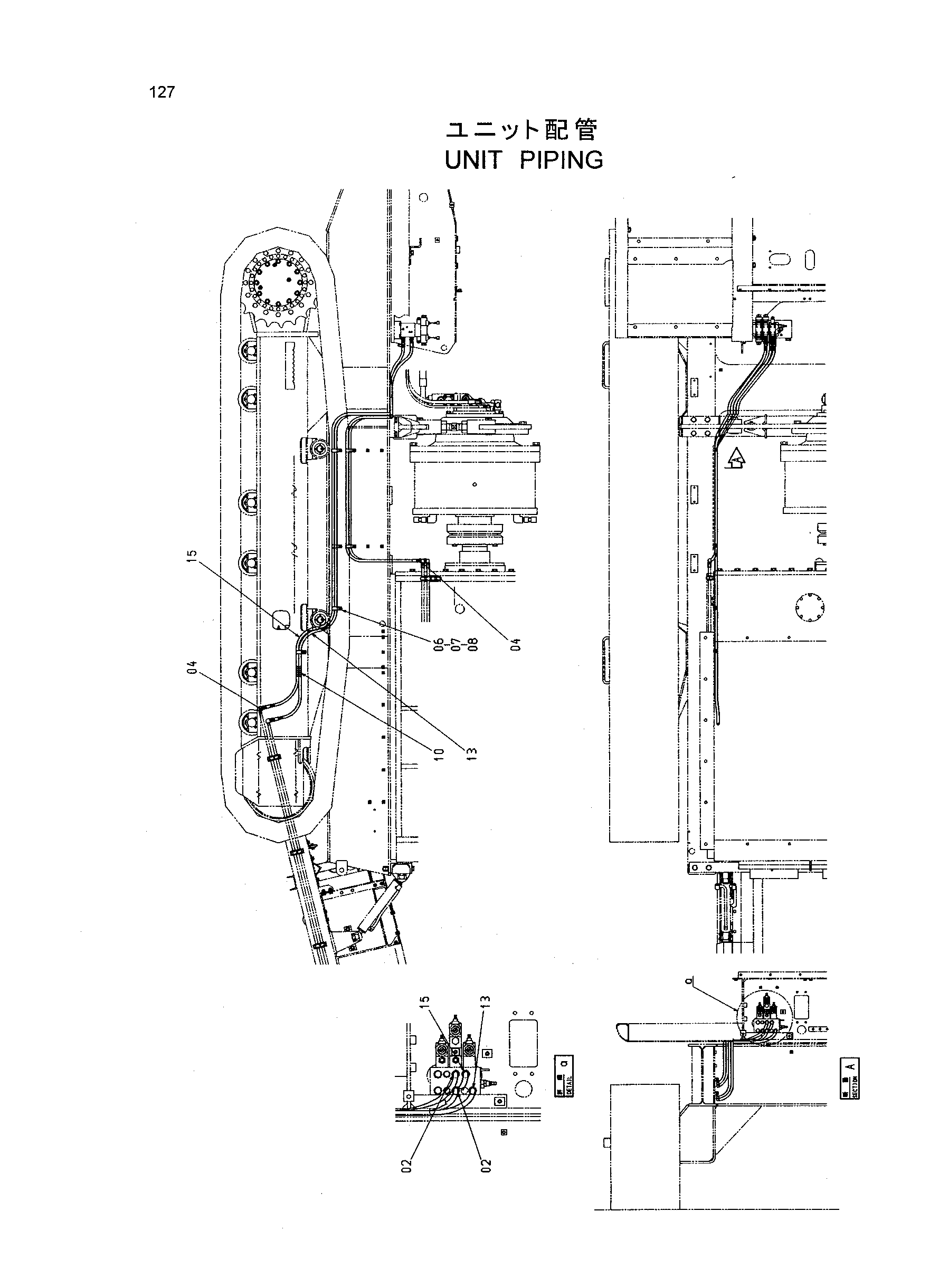

Заводская схема «Блок трубопроводы» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4305244	Шланг	2
04	4222076	Пробка	4
06	4190282	Зажим	6
07	A590910	Пружинная шайба	6
08	J901016	Болт	6
10	4133527	Защитный кожух	12
13	4305249	Шланг	1
15	4305248	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
