Схреддер трубопроводы — HITACHI HR1200SG

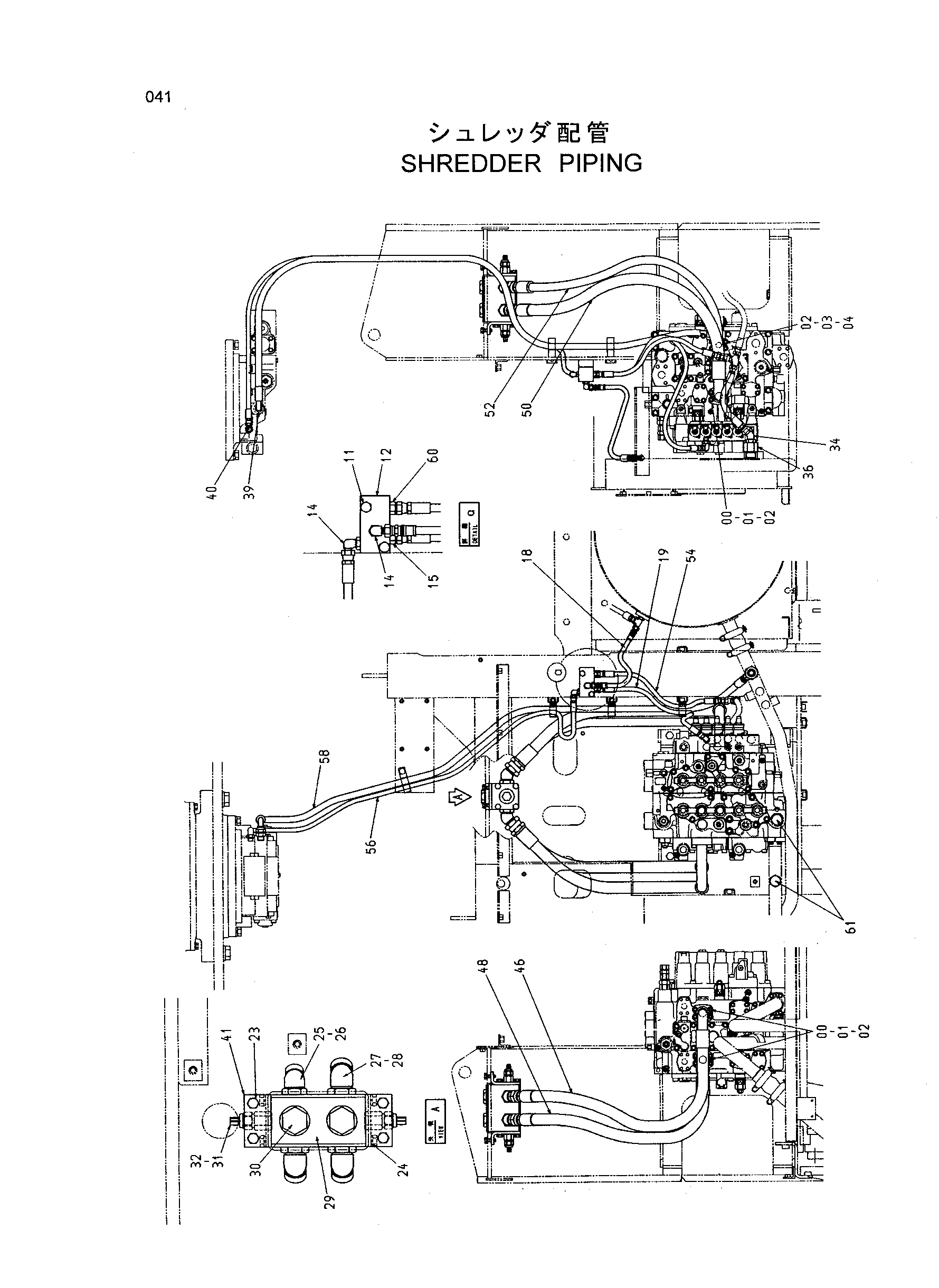

Заводская схема «Схреддер трубопроводы» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 6 |
| 01 | 966993 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 03 | 986910 | Разъёмный фланец | 2 |
| 04 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J011065 | Болт с шайбой | 2 |
| 12 | 4207238 | Клапан | 1 |
| 14 | A852322 | Угловой штуцер | 2 |
| 15 | A852122 | Адаптер | 2 |
| 18 | 4357503 | Шланг | 1 |
| 19 | 4392184 | Шланг | 1 |
| 23 | J011030 | Болт с шайбой | 4 |
| 24 | J011025 | Болт с шайбой | 4 |
| 25 | A853266 | Угловой штуцер | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 1 |
| 27 | A853288 | Угловой штуцер | 3 |
| 28 | 4187328 | Уплотнительное кольцо | 3 |
| 29 | 2045361 | Блок коллектор | 1 |
| 30 | 4113926 | Пробка | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4393883 | Переходник S | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4355012 | Датчик давления | 2 |
| 32A | 4365826 | Уплотнительное кольцо | 1 |
| 34 | A852244 | Угловой штуцер | 1 |
| 36 | 4263441 | Переходник S | 1 |
| 39 | 4222075 | Пробка | 1 |
| 40 | 4225492 | Пробка | 1 |
| 41 | 4439688 | Кронштейн | 2 |
| 46 | 4444277 | Шланг | 1 |
| 48 | 4444054 | Шланг | 1 |
| 50 | 4444056 | Шланг | 1 |
| 52 | 4444053 | Шланг | 1 |
| 54 | 4269837 | Шланг | 1 |
| 56 | 4269810 | Шланг | 1 |
| 58 | 4313446 | Шланг | 1 |
| 60 | A852123 | Адаптер | 1 |
| 61 | A885006 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
