Ороситель бункер — HITACHI HR1200SG

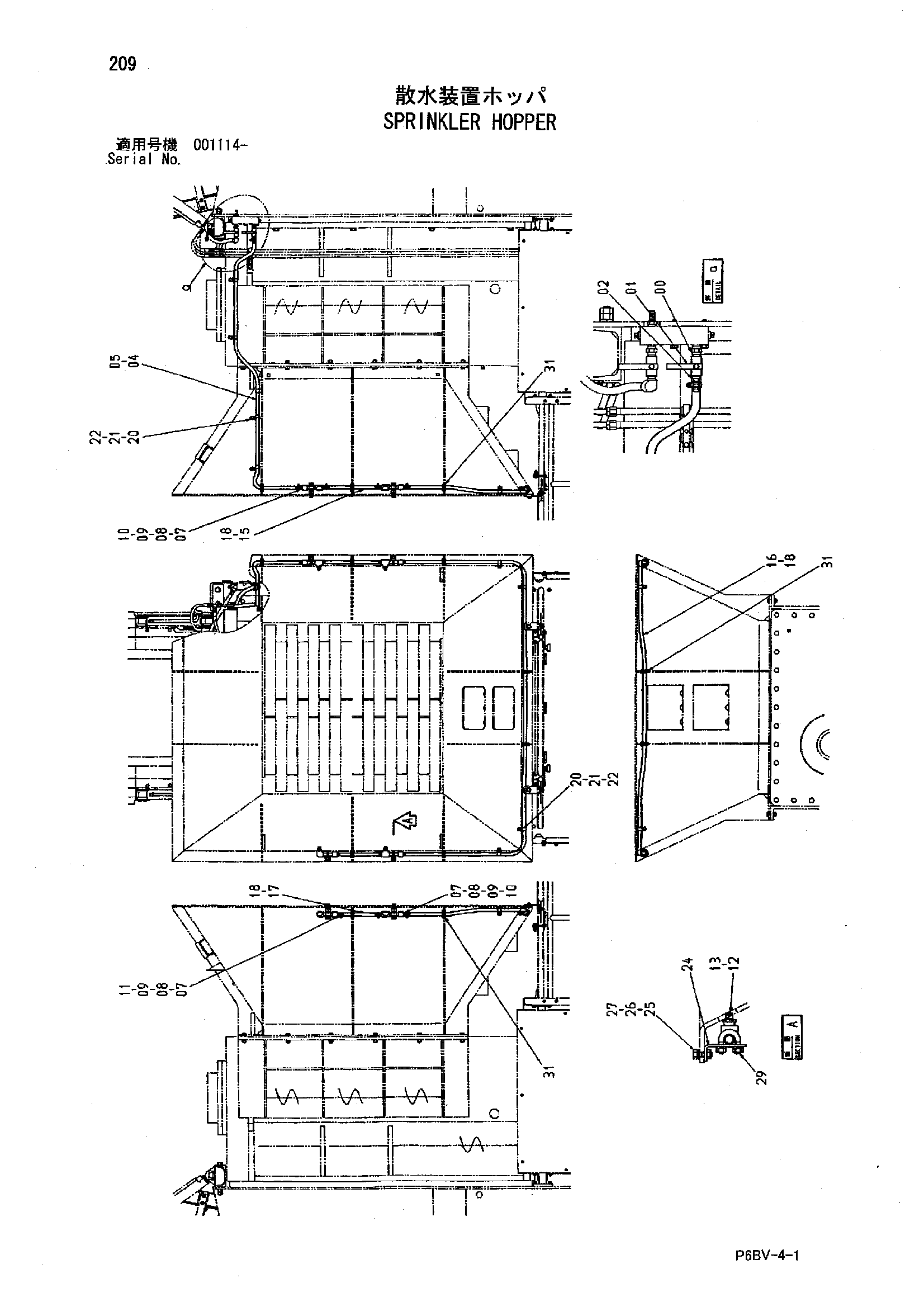

Заводская схема «Ороситель бункер» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1703 | Адаптер | 1 |
| 01 | 94-4028 | Кран | 1 |
| 02 | 4394902 | Соединение шланг | 1 |
| 04 | 4439760 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 2 |
| 07 | 4394902 | Соединение шланг | 7 |
| 08 | 94-0677 | Разъём S | 4 |
| 09 | 4430639 | Трубка | 4 |
| 10 | J70484 | Тройник | 3 |
| 11 | 94-0617 | Угловой штуцер | 1 |
| 12 | 4377528 | Форсунка | 4 |
| 13 | J728482 | Переходник | 4 |
| 15 | 4439787 | Водяной шланг | 1 |
| 16 | 4439788 | Водяной шланг | 1 |
| 17 | 4439789 | Водяной шланг | 1 |
| 18 | 4514699 | Хомут шланга | 6 |
| 20 | 4190277 | Зажим | 9 |
| 21 | J901016 | Болт | 9 |
| 22 | A590910 | Пружинная шайба | 9 |
| 24 | 9752209 | Кронштейн | 4 |
| 25 | J901030 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 29 | 4100695 | U-образный болт | 4 |
| 31 | 4279257 | Резиновая втулка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
