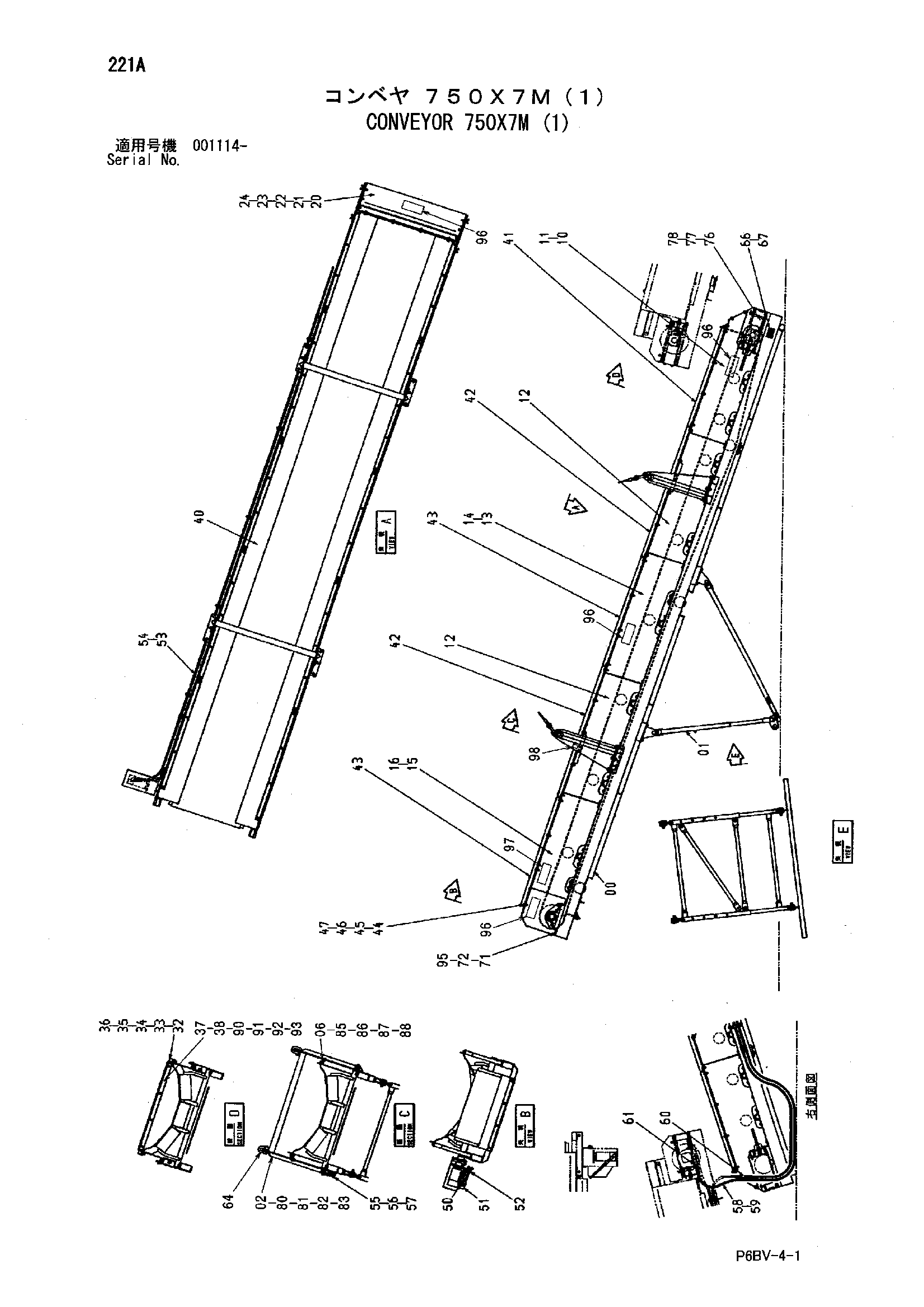

Конвейер 750X7M (1) — HITACHI HR1200SG

Заводская схема «Конвейер 750X7M (1)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9185156	Конвейер 750X7M	1
01	9185158	Стойка 750	1
02	7037436	Стойка	2
06	9753624	Кронштейн	4
10	2044518	Крышка	1
11	2044519	Крышка	1
12	2044520	Крышка	4
13	2044521	Крышка	1
14	2044522	Крышка	1
15	7037503	Крышка	1
16	7037504	Крышка	1
20	3087663	Крышка	1
21	J901025	Болт	4
22	A590110	Плоская шайба	8
23	A590910	Пружинная шайба	4
24	J950010	Гайка	4
32	8078065	Угол	1
33	J901025	Болт	2
34	A590110	Плоская шайба	4
35	A590910	Пружинная шайба	2
36	J950010	Гайка	2
37	4428125	Резиновая прокладка	1
38	4428126	Пластина	1
40	3087664	Резиновая прокладка	2
41	4428127	Угол	2
42	4428128	Угол	4
43	4428129	Угол	4
44	J901035	Болт	44
45	A590110	Плоская шайба	88
46	A590910	Пружинная шайба	44
47	J950010	Гайка	44
50	4200471	Угловой штуцер	1
50A	4506418	Уплотнительное кольцо	1
51	4277651	Угловой штуцер	1
51A	4506418	Уплотнительное кольцо	1
52	4263041	Шланг	2
53	4200466	Адаптер	4
53A	4509180	Уплотнительное кольцо	1
54	9745168	Трубка	2
55	4349111	Хомут	10
56	4344284	Втулка	10
57	J260850	Болт с шайбой	10
57A	J900850	Болт	1
57B	A590108	Плоская шайба	1
58	4305243	Шланг	2
59	4215650	Адаптер	2
60	4022907	Самоуплотняющееся соединение	1
60A	4072595	Колпачок	1
61	4022908	Самоуплотняющееся соединение	1
61A	4072596	Колпачок	1
64	9158458	Инструмент конвейер	1
66	3077559	Информационная табличка	1
67	M492564	Приводной винт	4
71	A590910	Пружинная шайба	32
72	A590110	Плоская шайба	32
76	4437260	Крышка	2
77	M361025	Болт винг	4
78	A590110	Плоская шайба	4
80	J901650	Болт	12
81	A590916	Пружинная шайба	12
82	A590116	Плоская шайба	24
83	J950016	Гайка	12
85	J901030	Болт	8
86	A590910	Пружинная шайба	8
87	A590110	Плоская шайба	16
88	J950010	Гайка	8
90	J901040	Болт	4
91	A590910	Пружинная шайба	4
92	A590110	Плоская шайба	8
93	J950010	Гайка	4
95	J901025	Болт	32
96	3088322	Предупреждающая табличка	7
97	3088324	Предупреждающая табличка	2
98	4486989	Маркировка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
