Конвейер блок — HITACHI HR1200SG

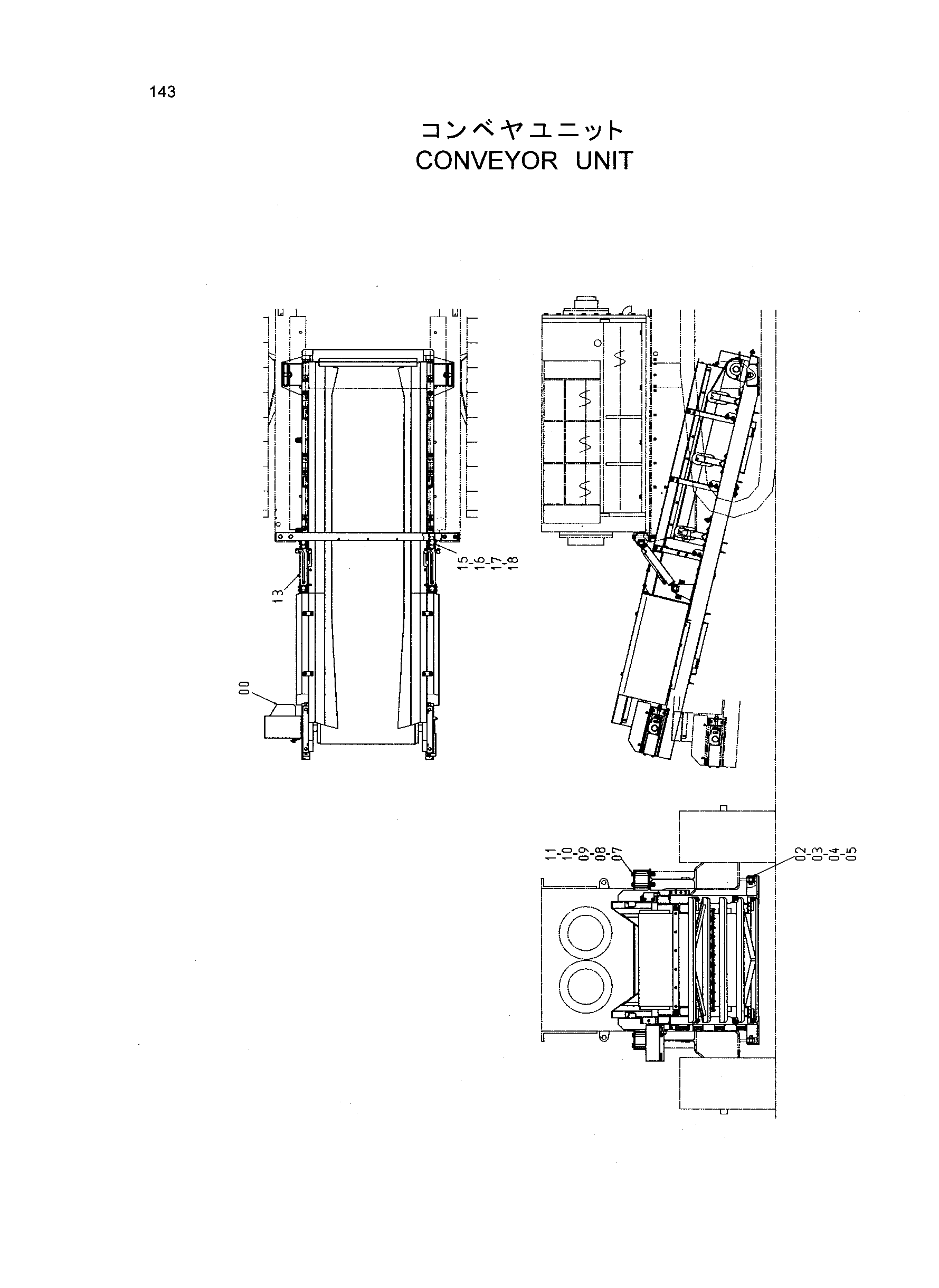

Заводская схема «Конвейер блок» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9183017 | Конвейер | 1 |
| 02 | 4376174 | Палец | 2 |
| 03 | X280071 | Стопорная пластина | 2 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | J900816 | Болт | 4 |
| 07 | 8080548 | Кронштейн | 1 |
| 08 | J922016 | Болт | 4 |
| 09 | J950020 | Гайка | 8 |
| 10 | A590120 | Плоская шайба | 4 |
| 11 | J257220 | Пружинная шайба | 4 |
| 13 | 4393619 | Гидроцилиндр. подъём | 2 |
| 15 | 4376174 | Палец | 4 |
| 16 | X280071 | Стопорная пластина | 4 |
| 17 | A590908 | Пружинная шайба | 8 |
| 18 | J900820 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
