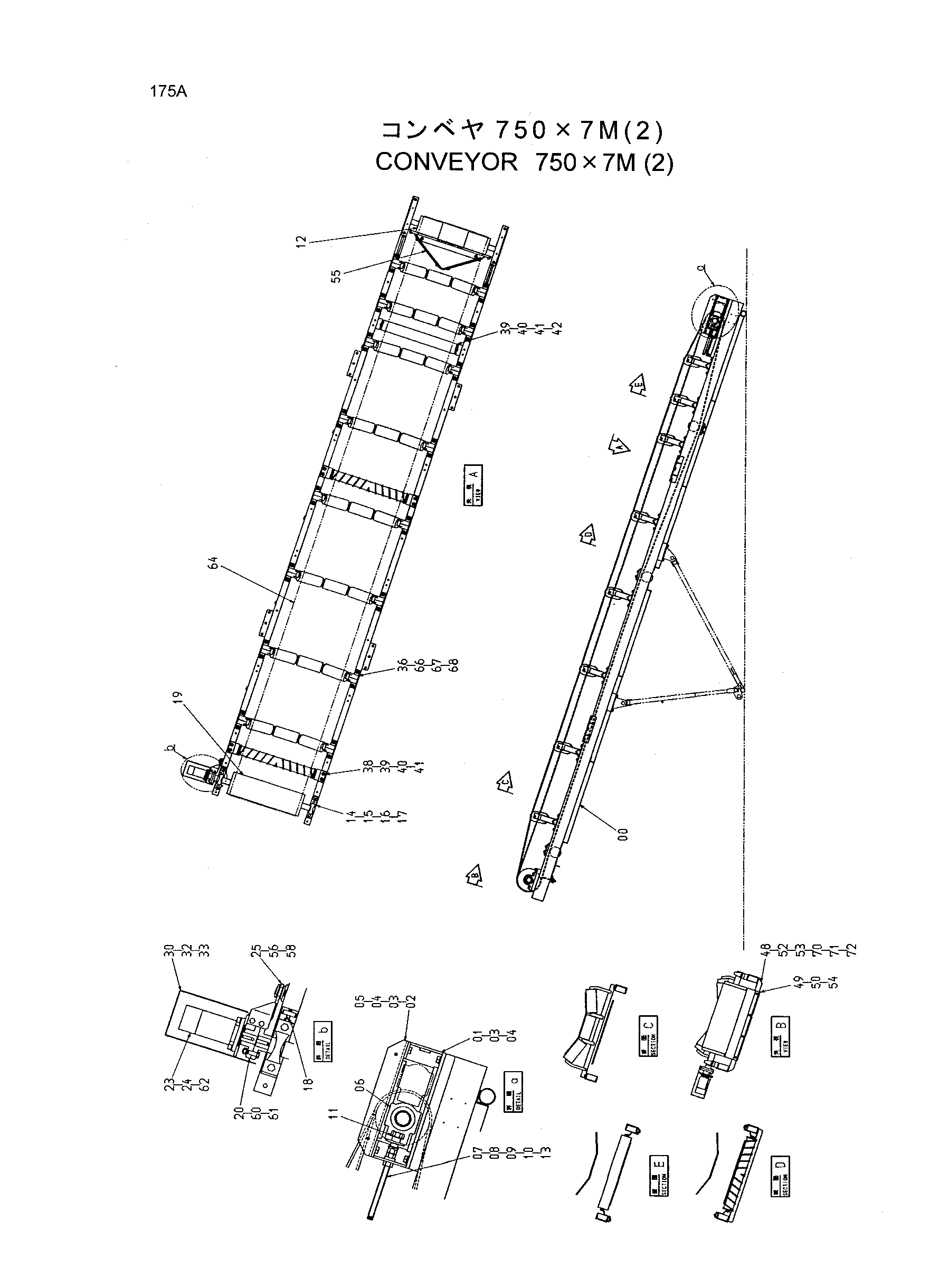

Конвейер 750X7M (2) — HITACHI HR1200SG

Заводская схема «Конвейер 750X7M (2)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006783	Рама	1
01	7030366	Рама	2
02	8062933	Рама	2
03	J901640	Болт	8
04	A590916	Пружинная шайба	8
05	J950016	Гайка	4
06	4355517	Подшипник блок	2
07	4337482	Болт регулировочный	2
08	4359107	Гайка	8
09	A590920	Пружинная шайба	2
10	A590120	Плоская шайба	2
11	4367276	Шайба	2
12	7037437	Шкив	1
13	4354201	Втулка	2
14	4074037	Подшипник. блок	2
15	J901660	Болт	4
16	A590916	Пружинная шайба	4
17	A590116	Плоская шайба	4
18	J901235	Болт	2
19	7037438	Шкив	1
20	94-2292	Шпонка	1
23	M341230	Болт с внутренним шестигранником	4
24	A590912	Пружинная шайба	4
25	8065609	Кронштейн	1
30	8078514	Крышка	1
32	J901016	Болт	2
33	A590910	Пружинная шайба	2
36	4428130	Ролик	8
38	4393306	Ролик	2
39	J901025	Болт	12
40	A590910	Пружинная шайба	12
41	J217083	Шайба	12
42	4393305	Ролик	1
48	8078066	Кронштейн	1
49	4428131	Скрапер	1
50	4428132	Пластина	1
52	A590910	Пружинная шайба	2
53	A590110	Плоская шайба	2
54	J021040	Болт с шайбой	4
55	9185157	Скрапер 750	1
56	4370390	Палец	1
58	A764040	Шплинт	1
60	4379721	Муфта фланец	1
61	M340620	Болт с внутренним шестигранником	2
62	4390182	Гидромотор	1
64	4428133	Ремень	1
66	J031035	Болт с шайбой	32
67	J21683	Шайба уклон	32
68	J950010	Гайка	32
70	J901035	Болт	2
71	J21683	Шайба уклон	2
72	J950010	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
