Радиатор — HITACHI HR1200SG

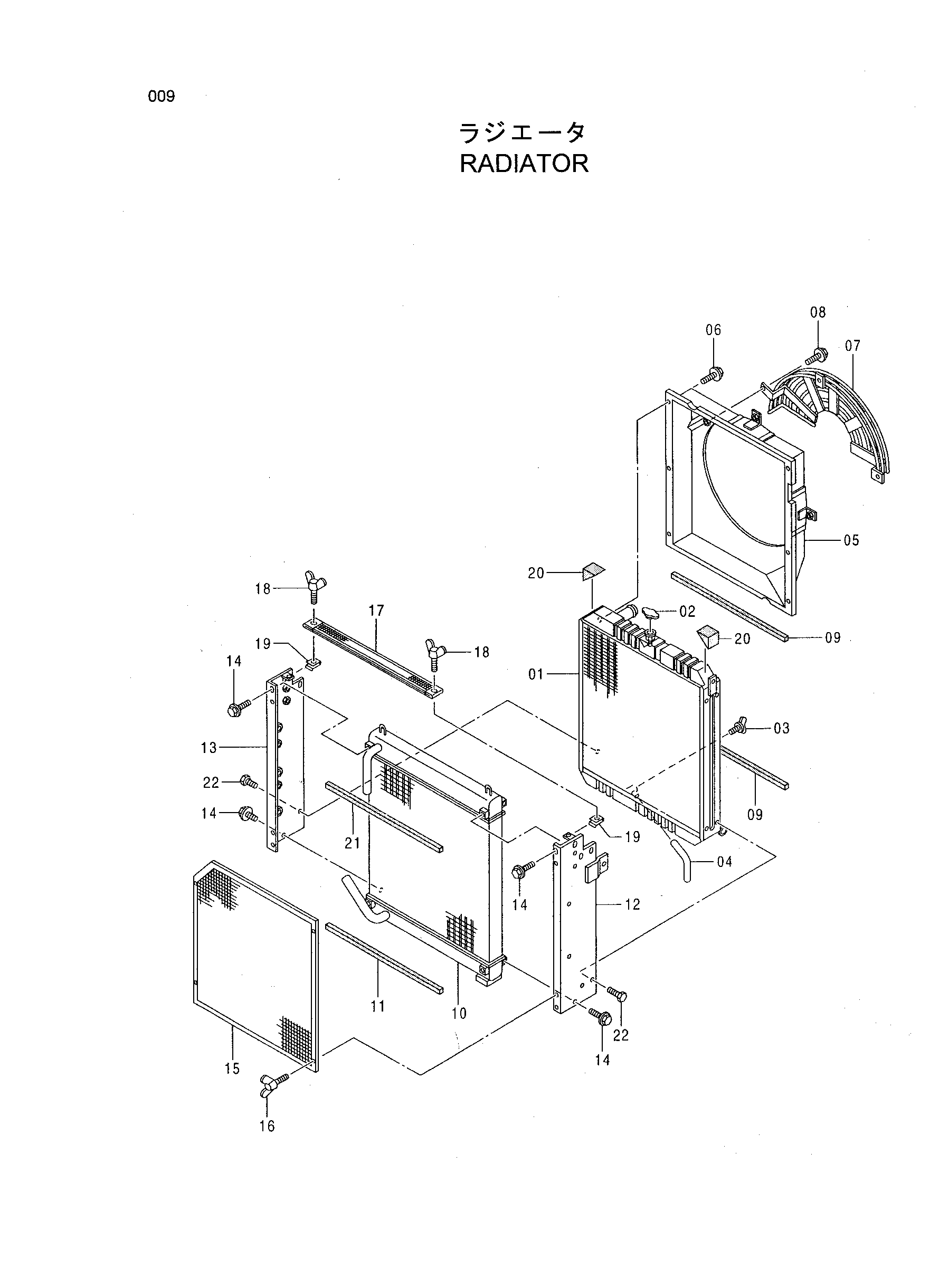

Заводская схема «Радиатор» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4352184 | Радиатор | 1 | |
| 01 | 4380047 | Коре радиатор | 1 |
| 02 | 4152858 | Колпачок | 1 |
| 03 | 4201253 | Пробка дренажный | 1 |
| 04 | 4301400 | Трубка дренажный | 1 |
| 05 | 4380048 | Кожух | 1 |
| 06 | J021020 | Болт с шайбой | 6 |
| 07 | 4391358 | Защита вентилятор | 1 |
| 08 | J021020 | Болт с шайбой | 3 |
| 09 | 4428239 | Манжета | 2 |
| 10 | 4380050 | Масляный радиатор | 1 |
| 11 | 4428234 | Манжета | 1 |
| 12 | 4380052 | Опора | 1 |
| 13 | 4380053 | Опора | 1 |
| 14 | J021020 | Болт с шайбой | 8 |
| 15 | 4380054 | Сетка | 1 |
| 16 | M360614 | Болт винг | 4 |
| 17 | 4380055 | Сетка | 1 |
| 18 | M360614 | Болт винг | 2 |
| 19 | 4380056 | Гайка | 2 |
| 20 | 4380057 | Манжета | 2 |
| 21 | 4428243 | Манжета | 1 |
| 22 | 4286940 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
