Пилотные гидролинии (8) — HITACHI HR1200SG

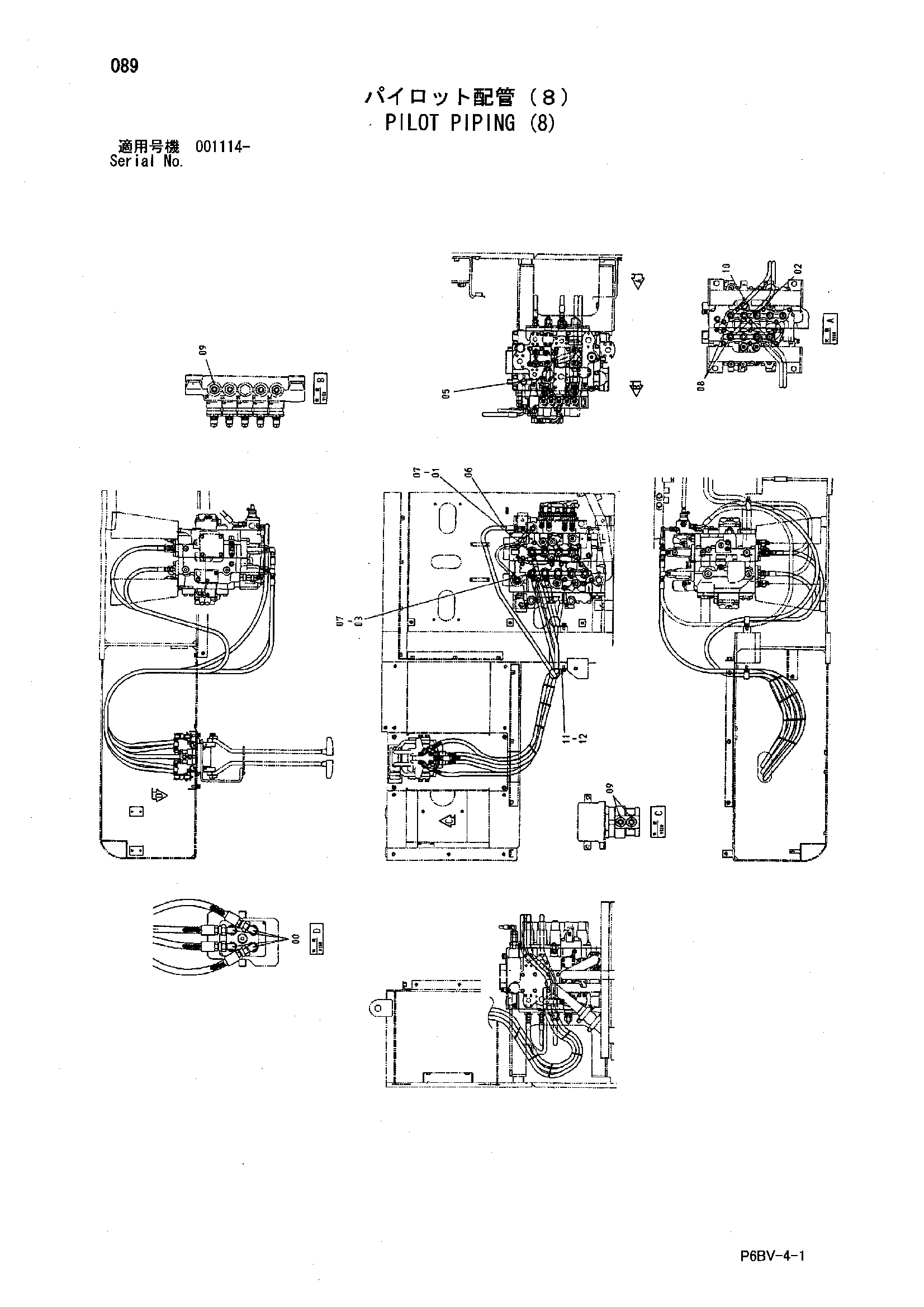

Заводская схема «Пилотные гидролинии (8)» для HITACHI HR1200SG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4414439 | Шланг | 1 |
| 02 | 4414440 | Шланг | 1 |
| 03 | 4414441 | Шланг | 1 |
| 05 | 4414443 | Шланг | 1 |
| 06 | 4414444 | Шланг | 1 |
| 07 | 4208913 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4424132 | Шланг | 1 |
| 11 | 4193848 | Зажим | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4415757 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR1200SG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
